Ответ:

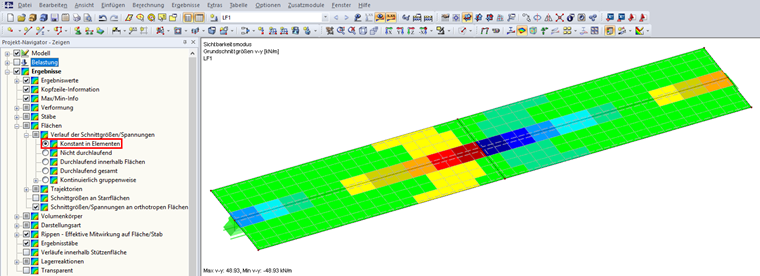

Да, в навигаторе «Изобразить» есть соответствующая настройка. См. Следующие изображения:Постоянное в элементах
Дискретное

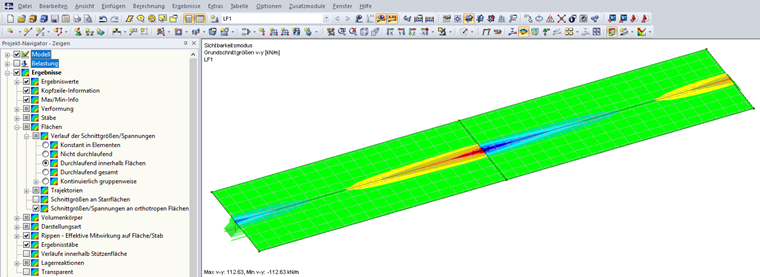

Непрерывно внутри поверхности
непревывно вцелом
Вопрос
Можно ли также изменить распределение напряжений и внутренних сил в поверхностях? Например, усредненное по элементу КЭ?
