Antwort:

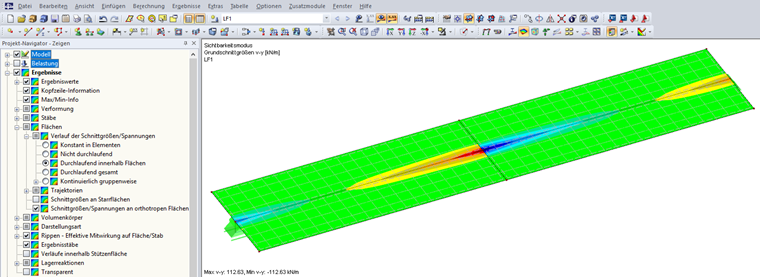

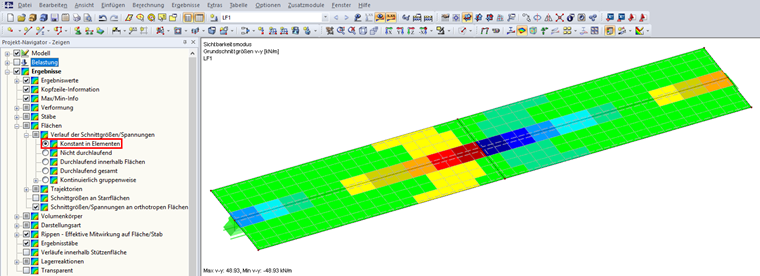

Ja, hierzu gibt es eine Einstellung im Zeigen-Navigator. Siehe die nachfolgenden Grafiken:Konstant in Elementen
Nicht Durchlaufend
Durchlaufend innerhalb Flächen
Durchlaufend gesamt
Frage
Kann der Verlauf der Spannungen und Schnittgrößen in den Flächen auch umgestellt werden? Also z. B. gemittelt innerhalb eines FE-Elements?
