Odpowiedź:

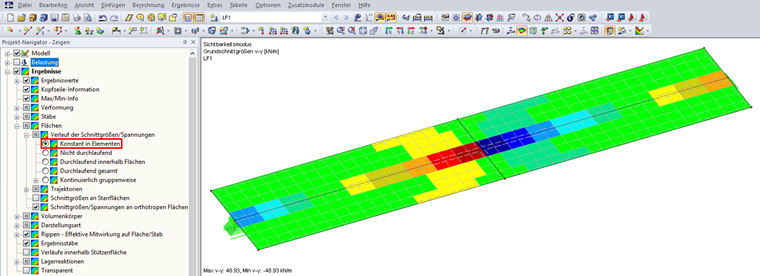

Tak, dostępne jest ustawienie w nawigatorze Wyświetlić. Zobacz poniższe zdjęcia:Ciagłe w elementach
Nieciągłe

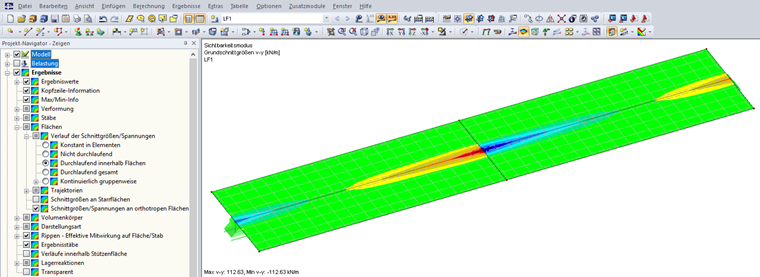

Ciągłe wewnątrz powierzchni
Ciągły na całości
Pytanie
Czy można zmienić także rozkład naprężeń i sił wewnętrznych w powierzchniach? Na przykład, uśrednienie w elemencie ES?
