Odpověď:

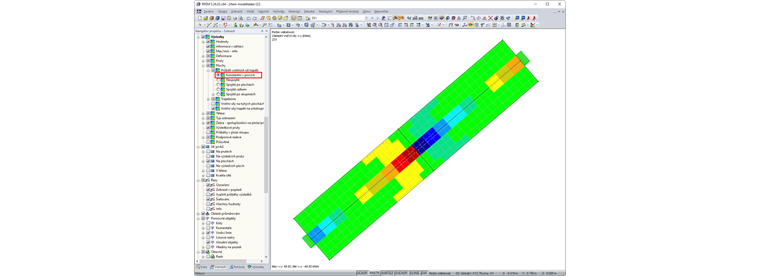

Ano, v navigátoru Zobrazit je toto nastavení k dispozici. Viz následující obrázky:Konstantní v prvcích
Nespojitě
Spojitě po plochách

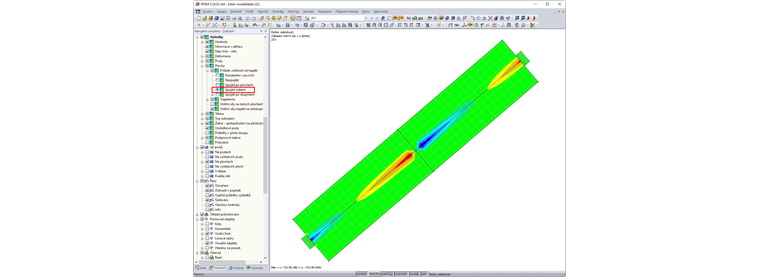

Spojitě celkem
Dotaz
Je možné také změnit zobrazení průběhu napětí a vnitřních sil na plochách? Například spojitě nebo konstantní v prvcích?
