Risposta:

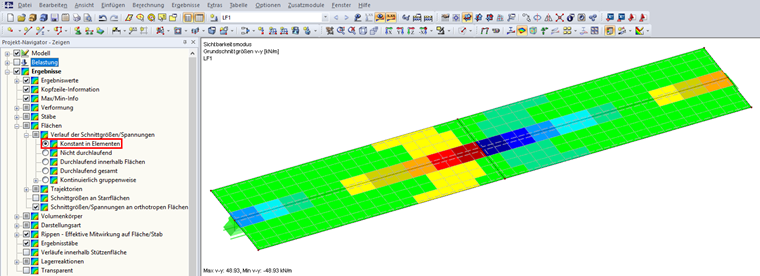

Sì, c'è un'impostazione per questo nel navigatore Visualizza. Guarda le seguenti immagini:Costante sugli elementi
Discontinuo
Continue all'interno della superficie

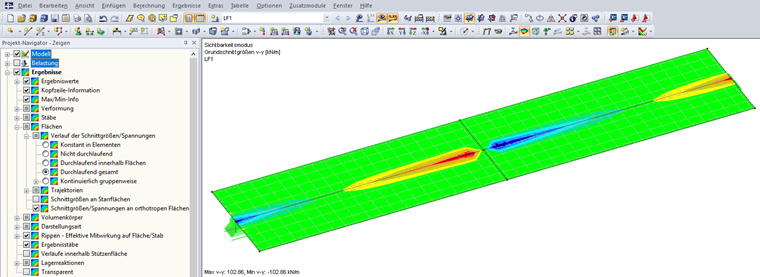

Continua totale
Domanda
È anche possibile riorganizzare la distribuzione delle tensioni e delle forze interne nelle superfici? Ad esempio, mediata all'interno di un elemento FE?
