Вопрос

В таблице не отображаются значения результатов для отдельных поверхностей. Почему?


Ответ:
Для поверхностей в RFEM результаты всегда отображаются в точках сетки. Если расположение сетки задано неправильно, может случиться, что для отдельных поверхностей такой результат будет недоступен. Таким образом, на графике не будет отображаться значение результата, а поверхность в таблице результатов будет отсутствовать.

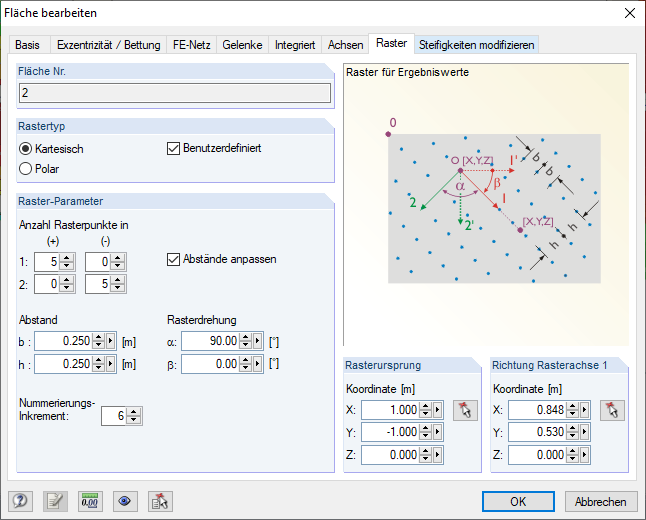

Как правило, достаточно уменьшить шаг точек сетки. Для получения оптимального результата и графического отображения, можно также настроить сетку поверхности в окне редактирования поверхности. Для этого дважды щелкните по поверхности, чтобы открыть диалоговое окно «Изменить поверхность». Затем выберите вкладку «Сетка».

Здесь можно настроить следующие основные параметры сетки поверхности:

  • Декартова или полярная сетка
  • Количество и расстояния до точек сетки по направлениям

При выборе типа «Настроить сетку», можно дополнительно указать следующие параметры:

  • начало решетки
  • Наклон решетки
  • Направление оси сетки
