在表格中没有显示各个面的结果值。 原因是什么?

回答

对于RFEM中的面,结果总是显示在网格点上。 如果栅格布局设置不正确,则单个面可能没有这样的结果。 因此,图形中将不显示结果值,并且结果表中缺少该面。

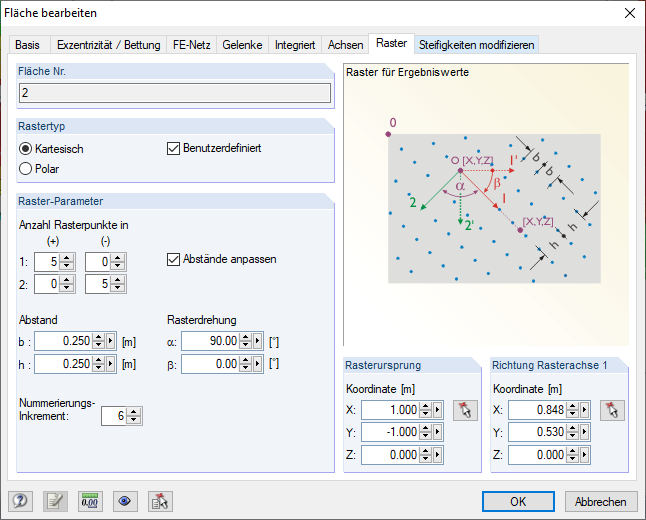

通常,减小格点的间距就足够了。 为了获得最佳结果和图形显示,还可以在面的编辑窗口中调整面网格。 为此,双击该面打开“编辑面”对话框。 然后选择“网格”选项卡。

在此可以对面网格进行以下基本设置:

  • 栅格类型笛卡尔坐标或极坐标
  • 网格点的数量和距离(按方向)

如果选择“自定义”网格类型,还可以指定以下选项:

  • 栅格原点
  • 栅格旋转
  • 网格轴方向

关键词

结果 栅格 显示
