Odpowiedź:
W przypadku powierzchni w programie RFEM wyniki są zawsze wyświetlane w punktach rastra. Bei ungünstiger Rastereinstellung kann es daher vorkommen, dass für einzelne Flächen kein solches Ergebnis verfügbar ist. Folglich wird in der Grafik kein Ergebniswert angezeigt und auch in der Ergebnistabelle fehlt die Fläche.

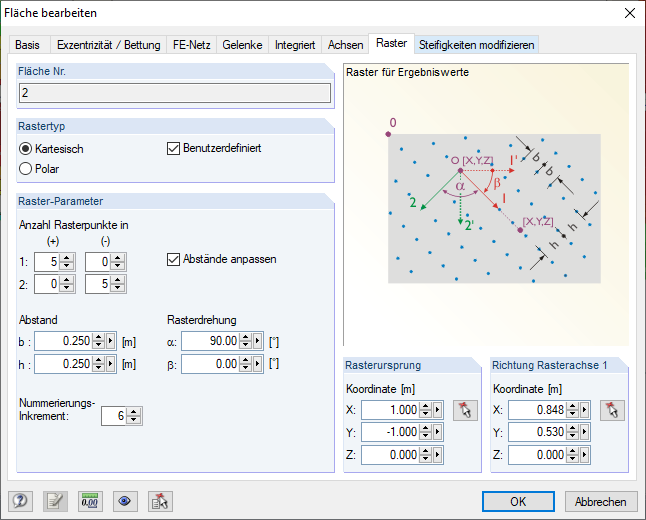

Im Allgemeinen reicht es aus, den Abstand der Rasterpunkte zu verringern. Für eine optimale Ausgabe und grafische Darstellung kann das Flächenraster auch im Bearbeitungsfenster der Fläche angepasst werden. Doppelklicken Sie hierzu die Fläche, um den Dialog "Fläche bearbeiten" aufzurufen. Wählen Sie dort das Register "Raster".
Hier können folgende grundlegende Einstellungen für das Flächenraster angepasst werden:
- Rastertyp kartesisch oder polar
- Anzahl und Abstand der Rasterpunkte je Richtung
Bei Auswahl eines benutzerdefinierten Rastertyps können zusätzlich folgende Optionen festgelegt werden:
- początek rastra
- Obrót rastra
- Ausrichtung der Rasterachse
