Risposta:
Per le superfici in RFEM, i risultati sono sempre visualizzati in punti della griglia. Se il layout della griglia non è impostato correttamente, può accadere che questo risultato non sia disponibile per le singole superfici. Pertanto, non ci sarà alcun valore del risultato visualizzato nel grafico e la superficie sarà mancante nella tabella dei risultati.

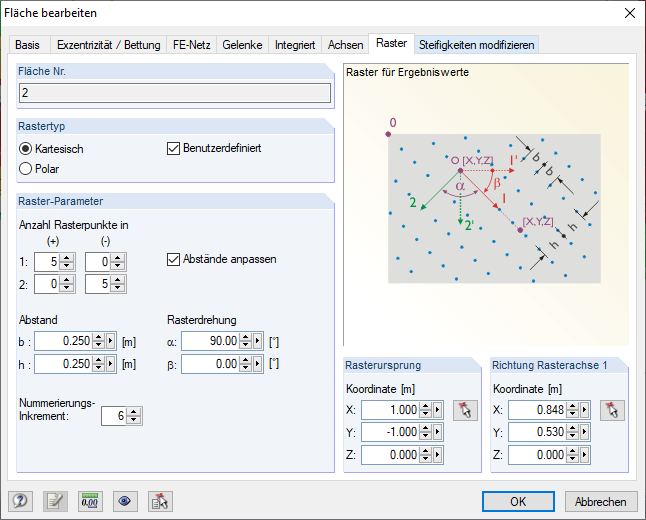

In generale, è sufficiente ridurre la spaziatura dei punti della griglia. Per un risultato ottimale e una visualizzazione grafica, è anche possibile regolare la griglia della superficie nella finestra di modifica della superficie. Per fare ciò, fare doppio clic sulla superficie per aprire la finestra di dialogo "Modifica superficie". Quindi, seleziona la scheda "Griglia".
Qui, è possibile modificare le seguenti impostazioni di base per la griglia di superficie:
- Tipo di griglia cartesiana o polare
- Numero e distanze dei punti della griglia per direzione
Se si seleziona il tipo di griglia Personalizza, è possibile specificare ulteriormente le seguenti opzioni:
- origine della griglia
- Rotazione della griglia
- Direzione dell'asse della griglia
