V případě jednotlivých ploch se v tabulce nezobrazují žádné výsledky. Co může být příčinou?

Odpověď

U ploch v programu RFEM se výsledky zobrazí vždy v bodech rastru. Při nesprávném nastavení rastru se může stát, že pro jednotlivé plochy nebude žádný takový výsledek k dispozici. Proto se v grafickém okně nezobrazí žádná výsledná hodnota a v tabulce výsledků chybí plocha.

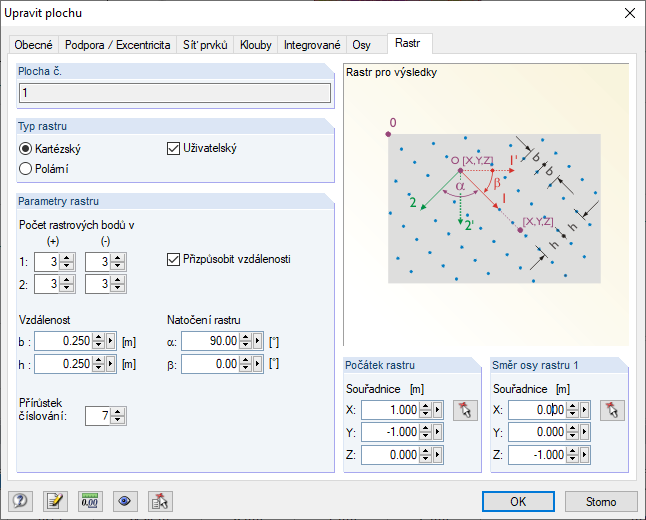

Obecně stačí omezit vzdálenost bodů rastru. Pro dosažení optimálního výsledku a grafického zobrazení lze také v ploše pro úpravu plochy upravit rastr plochy. Dvojím kliknutím na plochu otevřeme dialog "Upravit plochu". Poté klikněte na záložku „Rastr“.

Zde je možné upravit základní nastavení rastru plochy:

  • Typ rastru Kartézský nebo polární
  • Počet a vzdálenosti bodů rastru podle směru

Pokud zvolíme typ mřížky Upravit, můžeme dodatečně zadat následující možnosti:

  • Počátek rastru
  • Natočení rastru
  • Směr osy rastru
