Berechnung der idealen Verzweigungslast für Drillknicken in RF-/STAHL EC3

Какая формула используется для расчета упругой силы потери устойчивости при кручении N_cr,T в модуле RF-/STEEL EC3?

Ответ:

Упругая сила потери устойчивости при кручении для потери устойчивости при кручении N_cr,T рассчитывается следующим образом:

N_{cr, T} = \frac{1}{i_{M}^{2}} \cdot (\frac{π^{2} \cdot E \cdot I_{w}}{L_{T}^{2}} + G \cdot I_{t})

i_{M} = \sqrt{i_{u}^{2} + i_{v}^{2} + u_{M}^{2} + v_{M}^{2}}

E	Мод. упруг.
G	модуль сдвига
I_w	Сопротивление депланации
I_t	момент инерции при кручении
i_u, i_v	Главные радиусы инерции
u_M, v_M	Координаты центра сдвига в системе главных осей
L_T	длина потери устойчивости при кручении

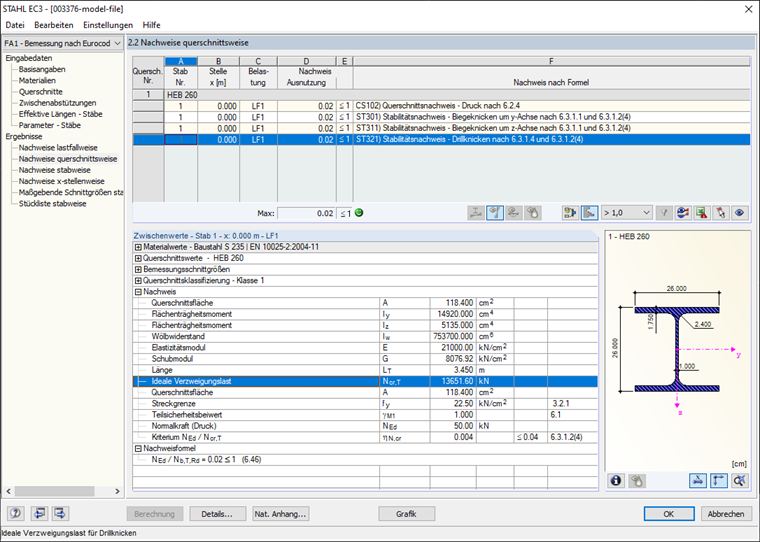

Критическая упругая нагрузка для потери устойчивости при кручении

Автор

Соня работает в Product Engineering и дополнительно поддерживает Customer Support. Ее основное внимание сосредоточено на RSECTION, а также на стальных и алюминиевых конструкциях, где она целенаправленно применяет свои знания.

Ссылки

Roik, K .; Carl, J .; Lindner, J.: Biegetorsionsprobleme gerader dünnwandiger Stäbe. Берлин: Ernst & Sohn, 1972

;
