Selon quelle formule la charge critique élastique pour le flambement par torsion Ncr,T est-elle calculée dans RF-/STEEL EC3 ?

Réponse

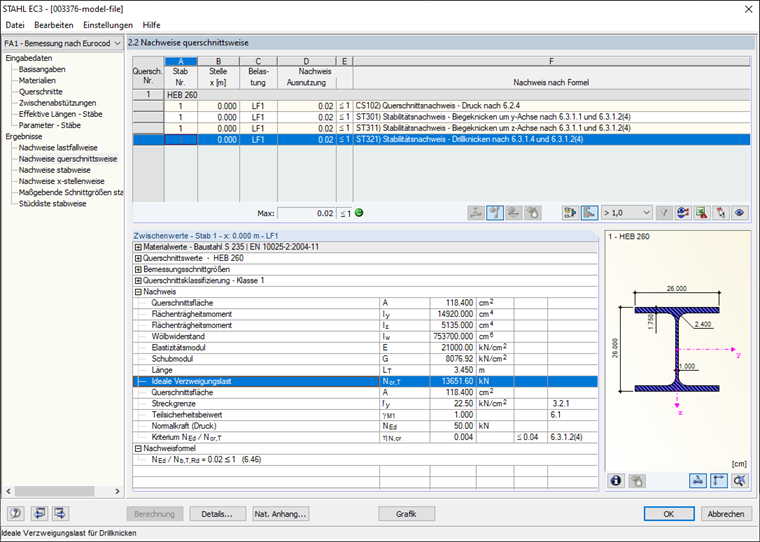

La charge critique élastique pour le flambement par torsion Ncr,T est calculée comme suit :

${\mathrm N}_{\mathrm{cr},\mathrm T}\;=\frac1{{\mathrm i}_{\mathrm M}^2}\;\cdot\;\left(\frac{\mathrm\pi^2\;\cdot\;\mathrm E\;\cdot\;{\mathrm I}_{\mathrm w}}{{\mathrm L}_{\mathrm T}^2}\;+\;\mathrm G\;\cdot\;{\mathrm I}_{\mathrm t}\right)$

${\mathrm i}_{\mathrm M}\;=\;\sqrt{{\mathrm i}_{\mathrm u}^2\;+\;{\mathrm i}_{\mathrm v}^2\;+\;{\mathrm u}_{\mathrm M}^2\;+\;{\mathrm v}_{\mathrm M}^2}$

E
Module d'élasticité
G
Module de cisaillement
Iw
Résistance à la déformation
It
Moment d'inertie de torsion
iu, iv
Rayon de giration principal
um, vm
Coordonnées du centre de cisaillement dans le système d'axes principal
LT
Longueur de flambement par torsion


Mots-clés

charge critique Flambement par torsion

Littérature

[1]   Roik, K.; Carl, J.; Lindner, J. (1972). Biegetorsionsprobleme gerader dünnwandiger Stäbe. Berlin: Ernst & Sohn.
