Berechnung der idealen Verzweigungslast für Drillknicken in RF-/STAHL EC3

Q: Który wzór jest stosowany do obliczania siły krytycznej przy wyboczeniu skrętnym Ncr,T w RF-/STEEL EC3?

Siła przy wyboczeniu skrętnym Ncr,T jest obliczana w następujący sposób:

Który wzór jest stosowany do obliczania siły krytycznej przy wyboczeniu skrętnym N_cr,T w RF-/STEEL EC3?

Odpowiedź:

Siła przy wyboczeniu skrętnym N_cr,T jest obliczana w następujący sposób:

N_{cr, T} = \frac{1}{i_{M}^{2}} \cdot (\frac{π \cdot E \cdot I_{w}}{L_{T}^{2}} + G \cdot I_{t})

i_{M} = \sqrt{i_{u}^{2} + i_{v}^{2} + u_{M}^{2} + v_{M}^{2}}

E	Moduł sprężystości
G	Moduł ścinania
I_w	stała deplanacji
I_t	Moment bezwładności przy skręcaniu swobodnym
i_u, i_v	Główny promień bezwładności
u_M, v_M	Współrzędne środka ścinania w głównym układzie osi
L_T	Długość wyboczenia skrętnego

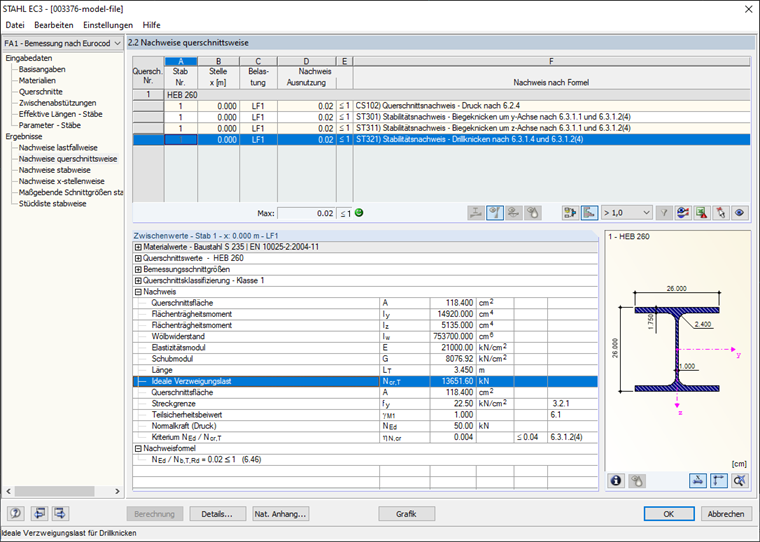

Sprężysta siła krytyczna dla wyboczenia skrętnego

Sprężysta krytyczna siła osiowa dla wyboczenia skrętnego

Autor

Pani von Bloh zapewnia naszym klientom wsparcie techniczne i jest odpowiedzialna za rozwój programu SHAPE‑THIN oraz konstrukcji stalowych i aluminiowych.

Odniesienia

Roik, K.; Carl, J.; Lindner, J.: Biegetorsionsprobleme gerader dünnwandiger Stäbe. Berlin: Ernst & Sohn, 1972

;
