Berechnung der idealen Verzweigungslast für Drillknicken in RF-/STAHL EC3

Qual é a fórmula utilizada para calcular a força de encurvadura por torção elástica para a encurvadura por torção N_cr,T no RF‑/STEEL EC3?

Resposta:

A força de encurvadura elástica por torção para a encurvadura por torção N_cr,T é calculada do seguinte modo:

N_{cr, T} = \frac{1}{i_{M}^{2}} \cdot (\frac{π^{2} \cdot E \cdot I_{w}}{L_{T}^{2}} + G \cdot I_{t})

i_{M} = \sqrt{i_{u}^{2} + i_{v}^{2} + u_{M}^{2} + v_{M}^{2}}

E	Módulo de elasticidade.
G	módulo de corte
I_w	Resistência ao empenamento
I_t	Momento de inércia de torção
i_u, i_v	Raios de giração principais
u_M, v_M	Coordenada do centro de corte no sistema de eixos principal
L_T	Comprimento de encurvadura por torção

Força crítica elástica para encurvadura por torção

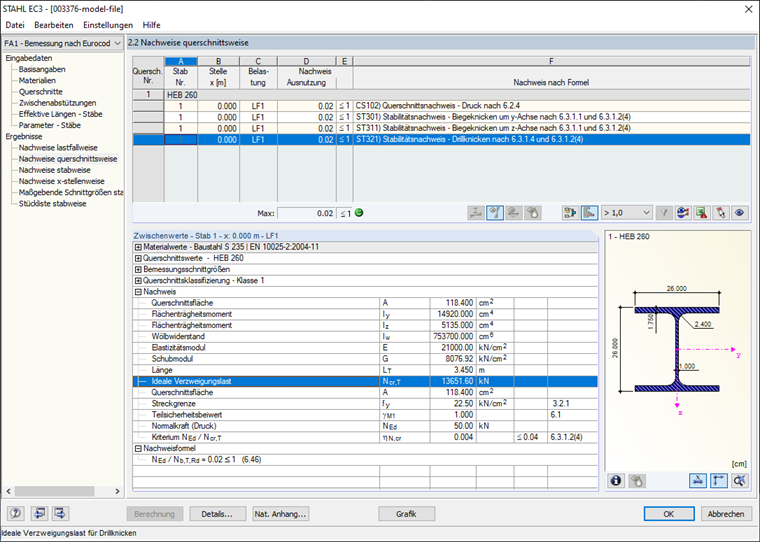

Força axial crítica elástica para encurvadura por torção

Autor

Sonja trabalha em Product Engineering e também dá suporte no Customer Support. O seu foco está em RSECTION, bem como na construção em aço e alumínio, onde ela aplica os seus conhecimentos de forma direcionada.

Referências

Roik, K.; Carl, J.; Lindner, J. Biegetorsionsprobleme gerader dünnwandiger Stäbe. Berlin: Ernst & Sohn, 1972

;
