Berechnung der idealen Verzweigungslast für Drillknicken in RF-/STAHL EC3

Quale formula viene utilizzata per il calcolo della forza di instabilità torsionale elastica per instabilità torsionale N_cr,T in RF‑/STEEL EC3?

Risposta:

La forza di instabilità torsionale elastica per instabilità torsionale N_cr,T è calcolata come segue:

N_{cr, T} = \frac{1}{i_{M}^{2}} \cdot (\frac{π^{2} \cdot E \cdot I_{w}}{L_{T}^{2}} + G \cdot I_{t})

i_{M} = \sqrt{i_{u}^{2} + i_{v}^{2} + u_{M}^{2} + v_{M}^{2}}

E	Modulo E
G	Modulo di taglio
I_w	costante di ingobbamento
I_t	Costante torsionale
i_u, i_v	Raggi d'inerzia principali
u_M, v_M	Coordinate del centro di taglio nel sistema di assi principale
L_T	Lunghezza di instabilità torsionale

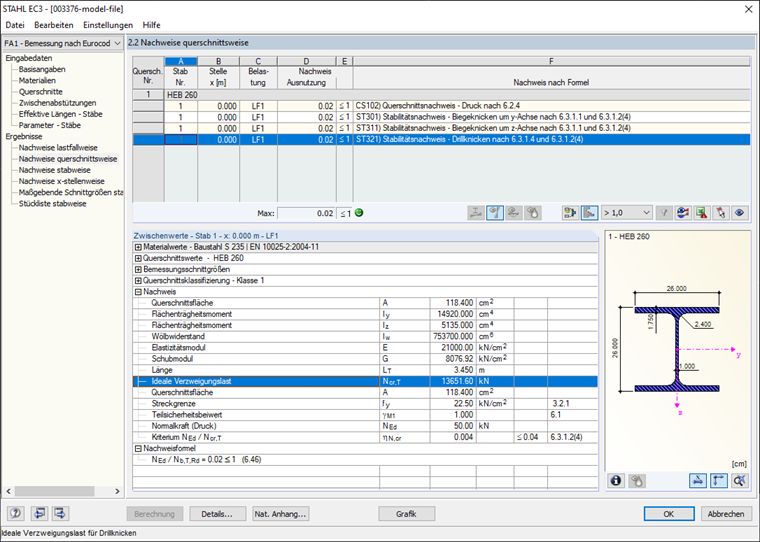

Forza critica elastica per instabilità torsionale

Forza assiale critica euleriana per instabilità torsionale

Autore

Sonja lavora nel Product Engineering e supporta inoltre nel Customer Support. Il suo focus è su RSECTION, nonché sulla costruzione in acciaio e alluminio, dove mette a frutto in modo mirato le sue conoscenze.

Bibliografia

Roik, K.; Carl, J.; Lindner, J. Biegetorsionsprobleme gerader dünnwandiger Stäbe. Berlino: Ernst & Sohn, 1972

;
