在RF‑/STEEL EC3中计算挠曲屈曲的弹性扭弯屈曲力Ncr,T时 ,使用以下公式?

回答

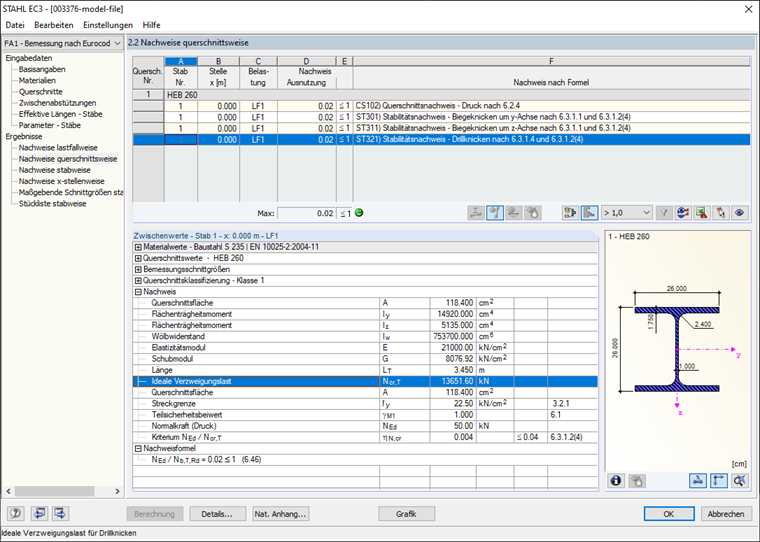

扭转屈曲的弹性扭转屈曲力Ncr,T的计算公式如下:

${\mathrm N}_{\mathrm{cr},\mathrm T}\;=\frac1{{\mathrm i}_{\mathrm M}^2}\;\cdot\;\left(\frac{\mathrm\pi^2\;\cdot\;\mathrm E\;\cdot\;{\mathrm I}_{\mathrm w}}{{\mathrm L}_{\mathrm T}^2}\;+\;\mathrm G\;\cdot\;{\mathrm I}_{\mathrm t}\right)$

${\mathrm i}_{\mathrm M}\;=\;\sqrt{{\mathrm i}_{\mathrm u}^2\;+\;{\mathrm i}_{\mathrm v}^2\;+\;{\mathrm u}_{\mathrm M}^2\;+\;{\mathrm v}_{\mathrm M}^2}$

这里


弹性模量
[SCHOOLCHAINING.SCHOOLORINSTITUTION]
剪切模量
I W
扇形惯性矩

抗扭惯性矩
I U,I V
主回转半径
u mm m
是主轴系统中剪切中心的坐标,
L T
是扭转屈曲长度。


关键词

临界荷载 扭转屈曲

参考

[1]   Roik, K.; Carl, J.; Lindner, J. (1972). Biegetorsionsprobleme gerader dünnwandiger Stäbe. Berlin: Ernst & Sohn.
