Ответ:

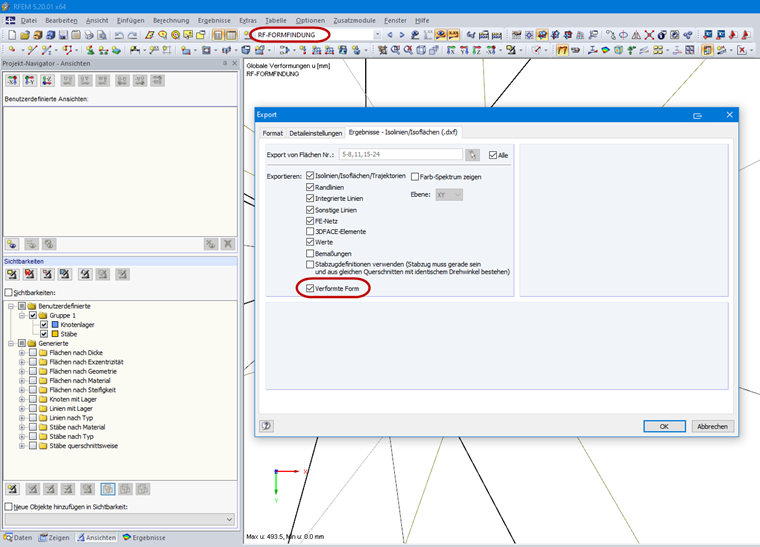

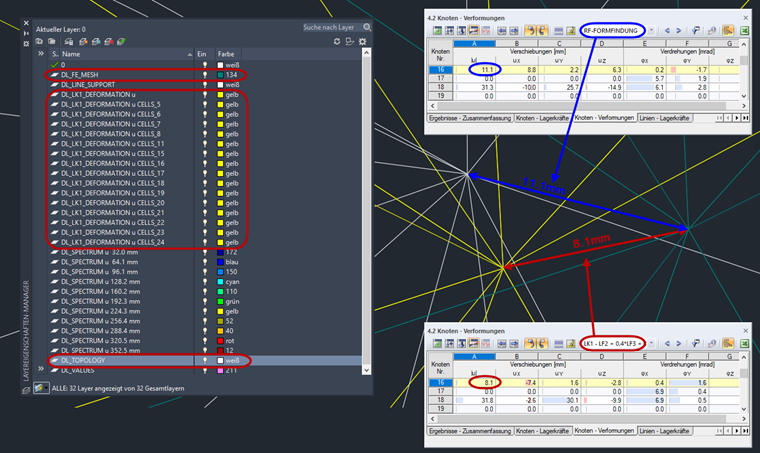

Деформации загружений и сочетаний нагрузок всегда относятся к деформированной форме поиска формы и, следовательно, к смещенной сетке КЭ. В этом случае результат сохраняется в слоях «DL_LK_DEFORMATION u». Слой «DL_FE_MESH» показывает результат поиска формы. Исходная структура находится в слое «DL_TOPOLOGY».При создании файла DXF при активном загружении «Поиск формы» (см. Рисунок 02), то есть не с помощью загружения или сочетания нагрузок, деформация для исходной конструкции может быть найдена в слое «DL_FE_MESH» . Однако это относится только к поверхностям. Деформации слоев «DL_LK_DEFORMATION u» в данном случае не важны и должны быть скрыты.
Если конструкция состоит исключительно из стержней/тросов, то с помощью активного загружения «Поиск формы» экспортировать форму нельзя. В настоящее время это работает только для поверхностей. Чтобы в любом случае экспортировать найденную форму стержней, создайте пустое загружение, рассчитайте его и затем экспортируйте результаты этого загружения. Затем форму можно найти в слое «DL_LF_DEFORMATION u».

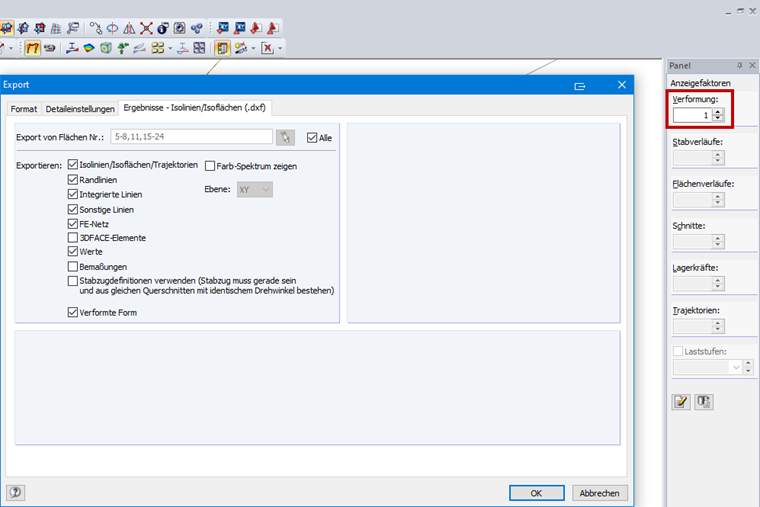

Как правило, при экспорте деформированной конструкции должен быть установлен коэффициент отображения «1» (см. Рисунок 03). Определение большего или меньшего коэффициента также влияет на результат в файле DXF.
