Diferentes deformaciones en la exportación DXF después de la búsqueda de forma

Después de la búsqueda de forma, exporté la forma deformada a un archivo DXF y descubrí que los resultados del archivo DXF no se corresponden con RFEM. ¿Cuál puede ser la causa?


Respuesta:

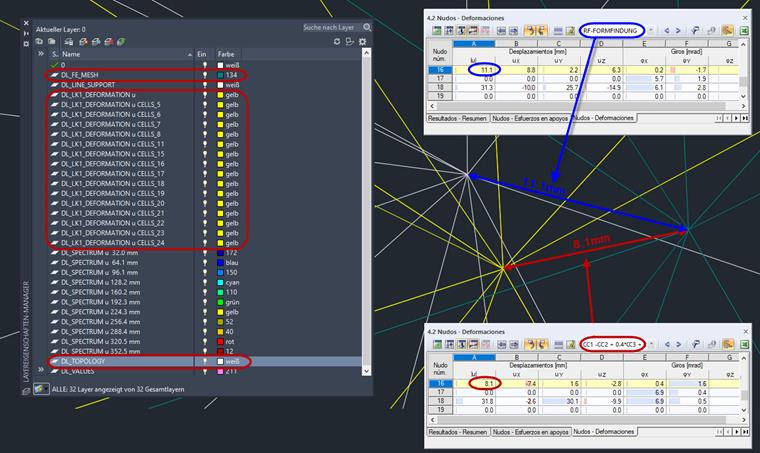

Las deformaciones de los casos de carga y combinaciones de carga siempre se refieren a la forma de búsqueda de forma deformada y, por lo tanto, a la malla de EF desplazada. In diesem Fall ist das Ergebnis in den Layern "DL_LK_DEFORMATION u" gespeichert. Der Layer "DL_FE_MESH" gibt das Ergebnis der Formfindung wieder. Die Ausgangsstruktur befindet sich im Layer "DL_TOPOLOGY".

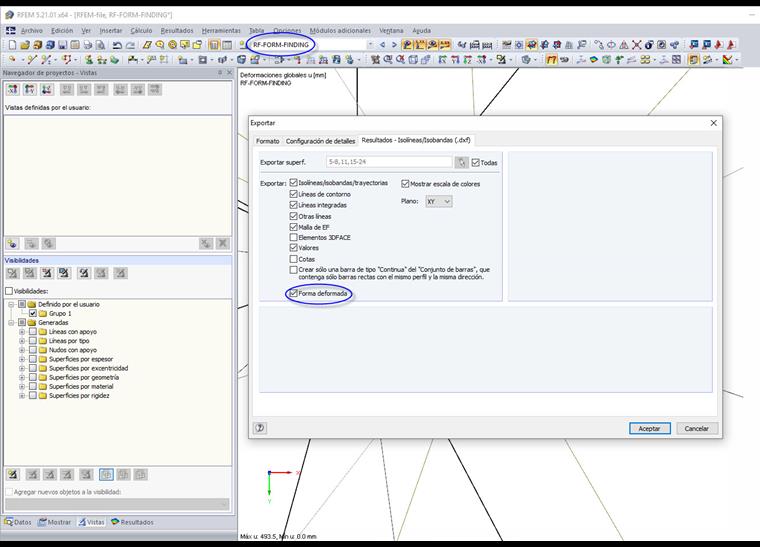

Wurde die DXF-Datei bei aktivem Lastfall "Formfindung" generiert (siehe Bild 02), also nicht über einen Lastfall bzw. über eine Lastkombination, so ist die Verformung zur Ausgangsstruktur im Layer "DL_FE_MESH" zu finden. Dies gilt jedoch nur für Flächen. Die Verformungen in den Layern "DL_LK_DEFORMATION u" sind in diesem Fall nicht von Interesse und sollten ausgeblendet werden.

Besteht die Struktur rein aus Stäben/Seilen, so kann über den aktiven Lastfall "Formfindung" keine Form exportiert werden. Dies funktioniert derzeit nur für Flächen. Um dennoch die gefundene Form der Stäbe zu exportieren, erstellen Sie bitte einen leeren Lastfall, lassen diesen berechnen und exportieren danach die Ergebnisse dieses Lastfalls. Die Form ist danach im Layer "DL_LF_DEFORMATION u" zu finden.

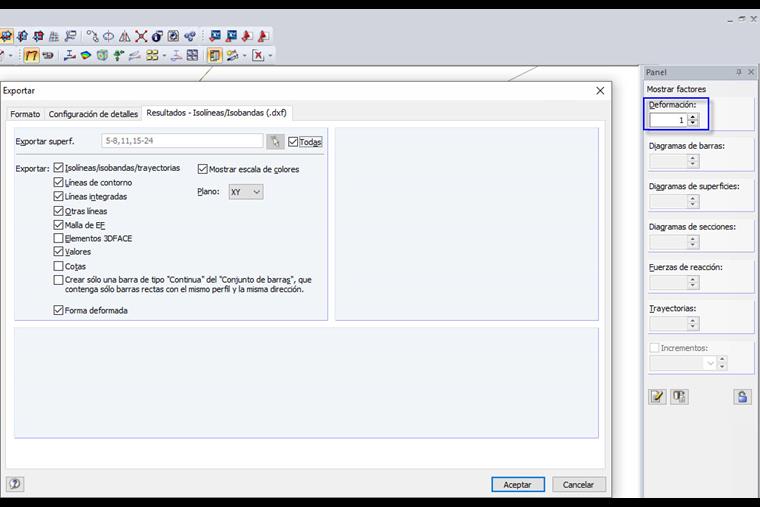

Grundsätzlich sollte beim Export der verformten Struktur der Anzeigefaktor auf "1" gesetzt werden (siehe Bild 03). Definir un factor mayor o menor también afecta el resultado en el archivo DXF.
