Dotaz

Po nalezení počátečního tvaru jsem deformovaný tvar exportoval do souboru DXF a zjistil jsem, že výsledky v souboru DXF se neshodují s výsledky z programu RFEM. Co je příčinou?

Odpověď:

Deformace zatěžovacích stavů a kombinací zatížení se vždy vztahují k přetvořenému tvaru form-findingu, a tedy k posunuté síti KP. V tomto případě se výsledek uloží ve vrstvách "DL_LK_DEFORMATION u". Hladina "DL_FE_MESH" zobrazí výsledek form-findingu. Původní konstrukce se nachází ve vrstvě "DL_TOPOLOGY".

Pokud byl soubor DXF vygenerován v okamžiku, kdy byl aktivní zatěžovací stav "Form-Finding" (viz Obrázek 02), tzn. nikoliv prostřednictvím zatěžovacího stavu resp. kombinace zatížení, lze deformaci na původní konstrukci najít ve vrstvě "DL_FE_MESH". To ovšem platí pouze pro plochy. Deformace ve vrstvách "DL_LK_DEFORMATION u" nás v tomto případě nezajímají a měly by být skryté.

Pokud se konstrukce skládá pouze z prutů/lan, nelze pomocí aktivního zatěžovacího stavu "Form-finding" exportovat žádný tvar. To v současnosti funguje pouze pro plochy. Aby bylo možné nalezený tvar prutů přesto exportovat, vytvořte prosím prázdný zatěžovací stav, nechte ho spočítat a následně exportujte výsledky tohoto zatěžovacího stavu. Tvar poté najdete ve vrstvě "DL_LF_DEFORMATION u".

Obecně by při exportu přetvořené konstrukce měl být nastavený faktor zobrazení na "1" (viz Obrázek 03). Zadání většího nebo menšího faktoru to bude mít vliv na výsledek v souboru DXF.

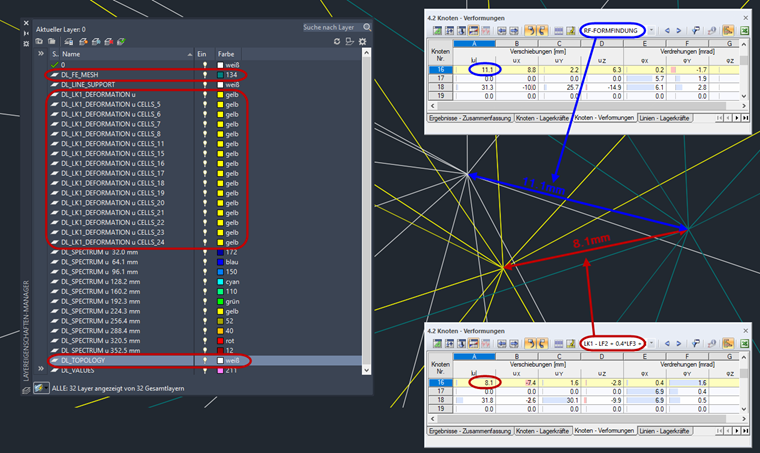

Export deformovaného tvaru kombinace zatížení

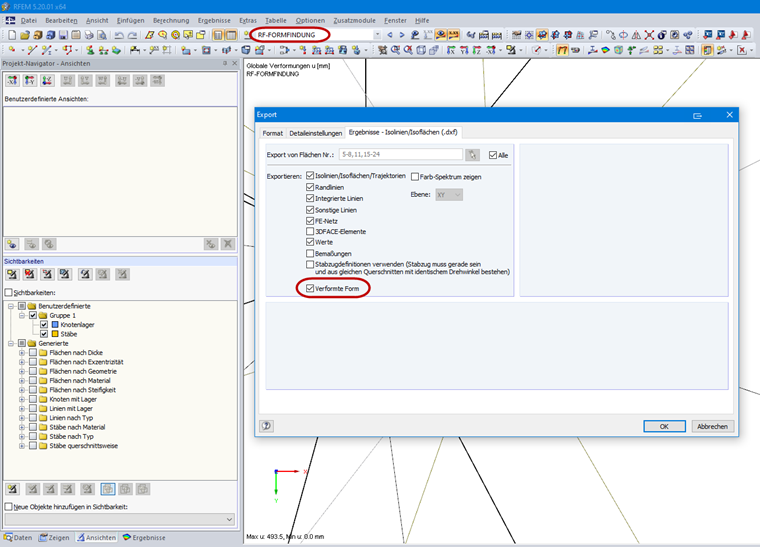

Exportovat v zatěžovacím stavu "Form-finding"

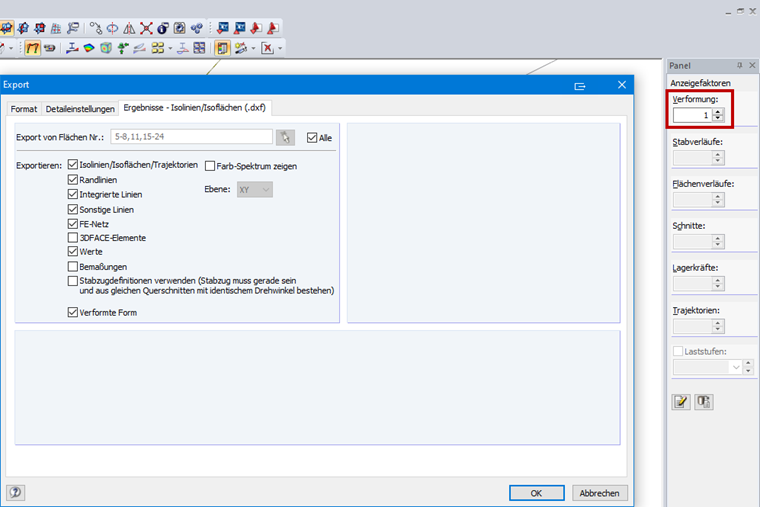

Změna měřítka deformací
