Réponse:

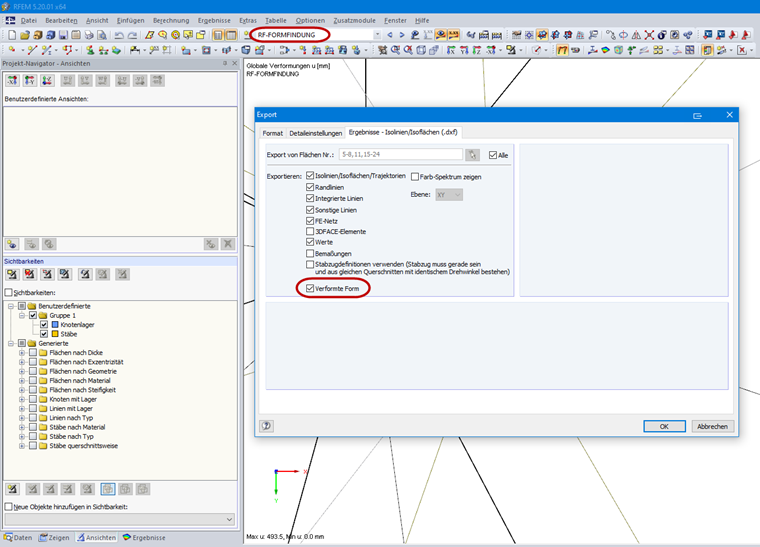

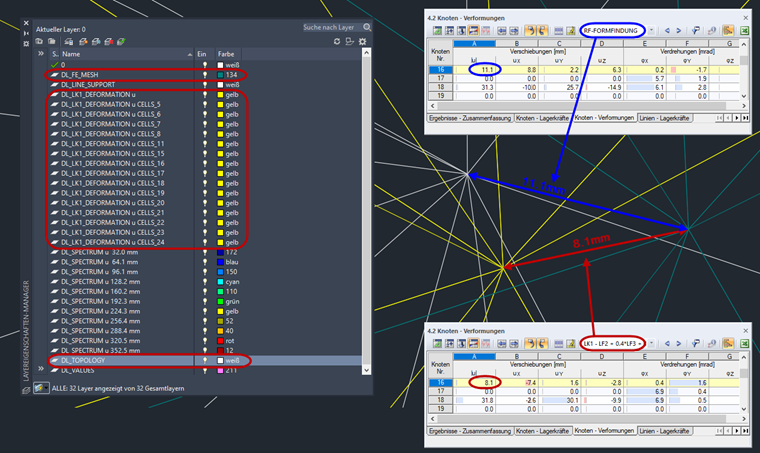

Les déformations des cas de charge et des combinaisons de charges proviennent toujours de la forme déformée de la recherche de forme et donc du maillage EF déplacé. Dans ce cas, le résultat est stocké dans les couches « DL_LK_DEFORMATION u ». La couche « DL_FE_MESH » affiche le résultat de la recherche de forme. La structure initiale est située dans la couche « DL_TOPOLOGY ».Si le fichier DXF a été généré alors que le cas de charge « Recherche de forme » était actif (voir la Figure 02) et non via un cas de charge ou une combinaison de charges, la déformation par rapport à la structure initiale se trouve dans la couche « DL_FE_MESH ». Cependant, cela ne s'applique qu'aux surfaces. Les déformations dans les couches « DL_LK_DEFORMATION u » ne présentent ici pas d'intérêt et doivent donc être masquées.
Si la structure est composée uniquement de barres/câbles, aucune forme ne peut être exportée via le cas de charge « Recherche de forme » actif. Actuellement, cela ne fonctionne que pour les surfaces. Afin d'exporter quand même la forme trouvée des barres, veuillez créer un cas de charge vide, le calculer, puis exporter les résultats de ce cas de charge. La forme se trouve alors dans la couche « DL_LF_DEFORMATION u ».

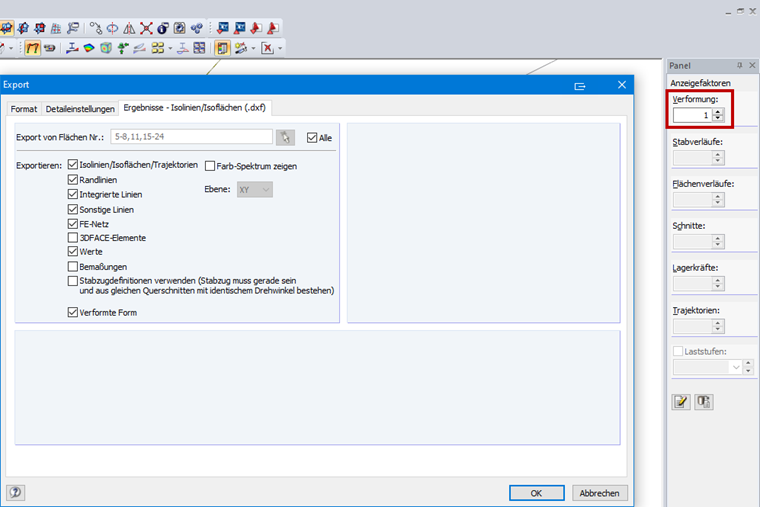

Le facteur d'affichage doit normalement être défini sur « 1 » lors de l'exportation de la structure déformée (voir la Figure 03). Si vous définissez un facteur plus grand ou plus petit, celui-ci affecte également le résultat dans le fichier DXF.
