Ich habe die verformte Form nach der Formfindung in eine DXF-Datei exportiert und musste feststellen, dass die Ergebnisse der DXF-Datei sich nicht mit RFEM decken. Was ist die Ursache?

Antwort

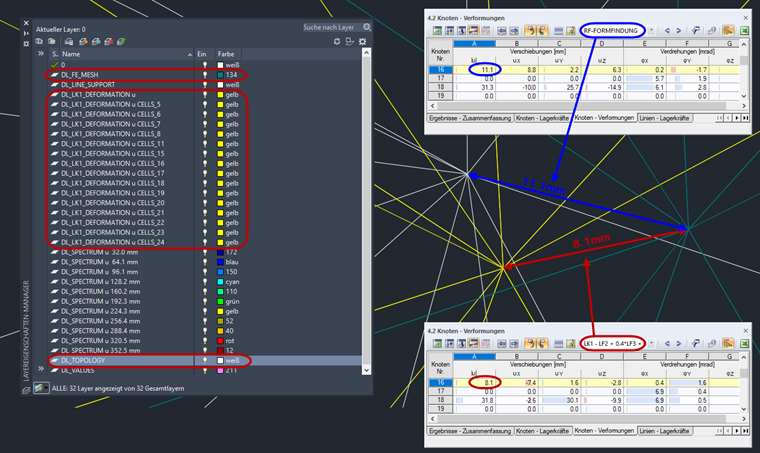

Die Verformungen von Lastfällen und Lastkombinationen beziehen sich immer auf die verformte Form der Formfindung und somit auf das verschobene FE-Netz. In diesem Fall ist das Ergebnis in den Layern "DL_LK_DEFORMATION u" gespeichert. Der Layer "DL_FE_MESH" gibt das Ergebnis der Formfindung wieder. Die Ausgangsstruktur befindet sich im Layer "DL_TOPOLOGY".

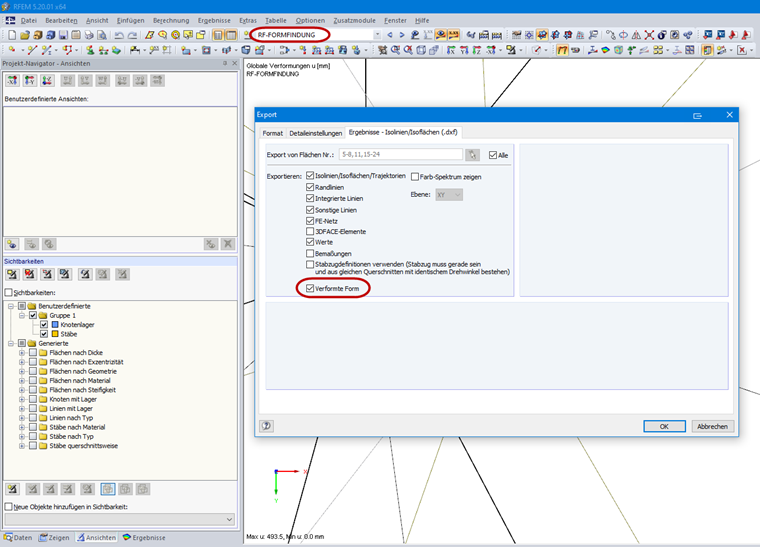

Wurde die DXF-Datei bei aktivem Lastfall "Formfindung" generiert (siehe Bild 02), also nicht über einen Lastfall bzw. über eine Lastkombination, so ist die Verformung zur Ausgangsstruktur im Layer "DL_FE_MESH" zu finden. Die Verformungen in den Layern "DL_LK_DEFORMATION u" sind in diesem Fall nicht von Interesse und sollten ausgeblendet werden.

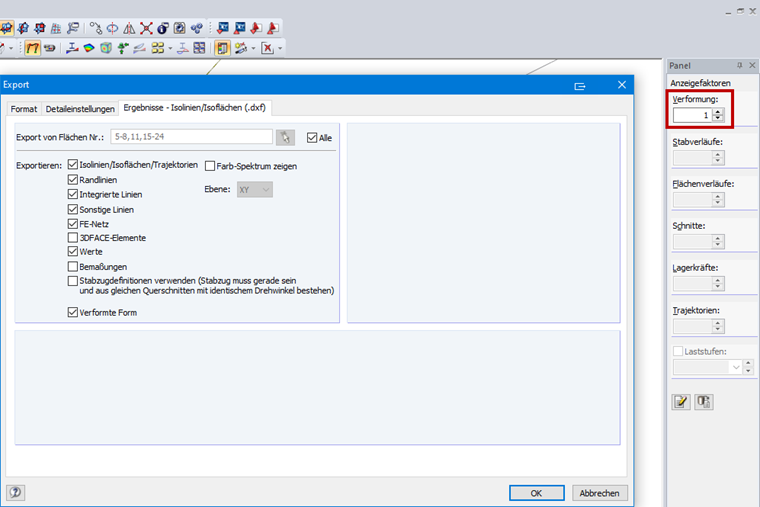

Grundsätzlich sollte beim Export der verformten Struktur der Anzeigefaktor auf "1" gesetzt werden (siehe Bild 03). Wird ein größerer oder kleinerer Faktor definiert, so wirkt sich das auch auf das Ergebnis in der DXF-Datei aus.
