Risposta:

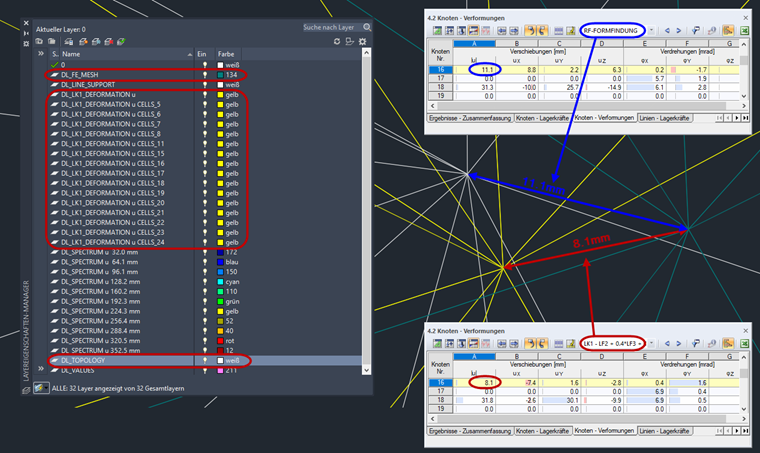

Le deformazioni dei casi di carico e delle combinazioni di carico si riferiscono sempre alla forma deformata e quindi alla mesh EF spostata. In diesem Fall ist das Ergebnis in den Layern "DL_LK_DEFORMATION u" gespeichert. Der Layer "DL_FE_MESH" gibt das Ergebnis der Formfindung wieder. Die Ausgangsstruktur befindet sich im Layer "DL_TOPOLOGY".
Wurde die DXF-Datei bei aktivem Lastfall "Formfindung" generiert (siehe Bild 02), also nicht über einen Lastfall bzw. über eine Lastkombination, so ist die Verformung zur Ausgangsstruktur im Layer "DL_FE_MESH" zu finden. Dies gilt jedoch nur für Flächen. Die Verformungen in den Layern "DL_LK_DEFORMATION u" sind in diesem Fall nicht von Interesse und sollten ausgeblendet werden.
Besteht die Struktur rein aus Stäben/Seilen, so kann über den aktiven Lastfall "Formfindung" keine Form exportiert werden. Dies funktioniert derzeit nur für Flächen. Um dennoch die gefundene Form der Stäbe zu exportieren, erstellen Sie bitte einen leeren Lastfall, lassen diesen berechnen und exportieren danach die Ergebnisse dieses Lastfalls. Die Form ist danach im Layer "DL_LF_DEFORMATION u" zu finden.

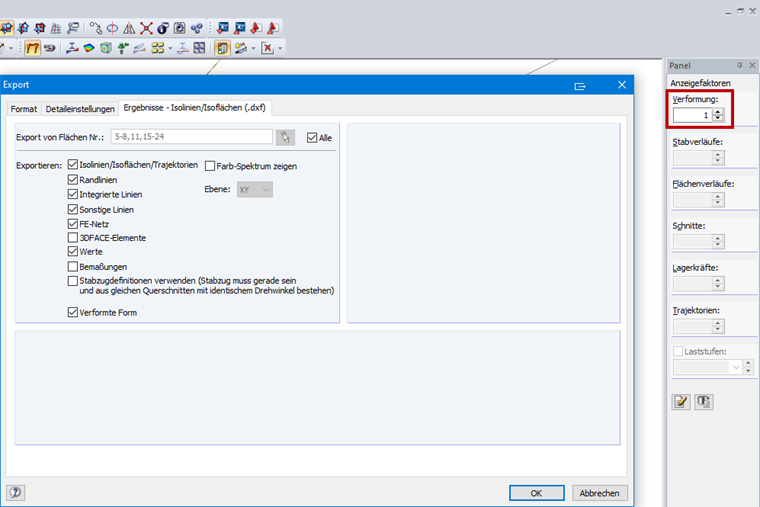

Grundsätzlich sollte beim Export der verformten Struktur der Anzeigefaktor auf "1" gesetzt werden (siehe Bild 03). Wird ein größerer oder kleinerer Faktor definiert, so wirkt sich das auch auf das Ergebnis in der DXF-Datei aus.
