Odpowiedź:

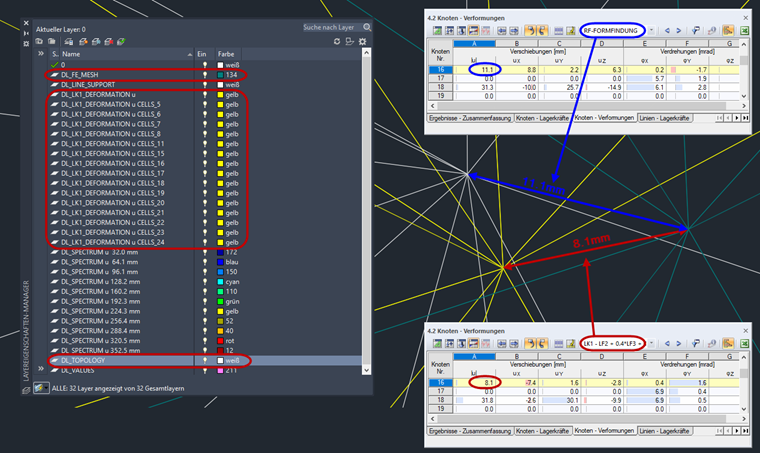

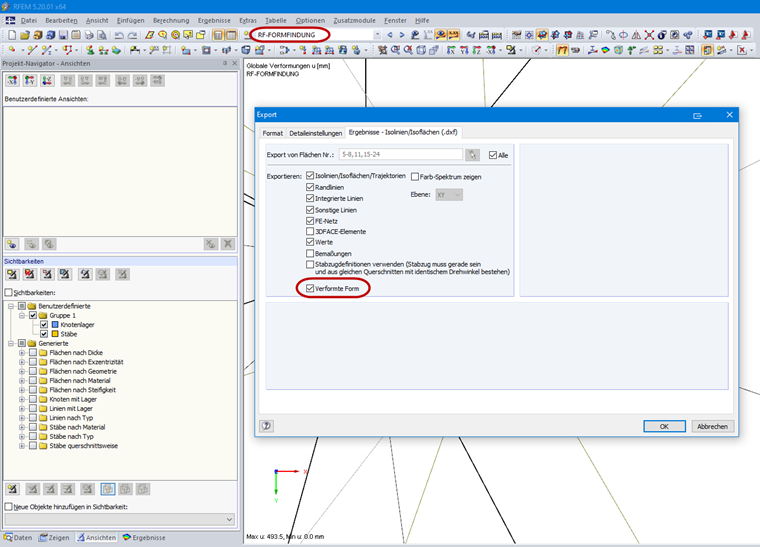

Odkształcenia przypadków obciążeń i kombinacji obciążeń zawsze odnoszą się do odkształconego kształtu - form-finding, a tym samym do przesuniętej siatki ES. W tym przypadku wynik zostaje zapisany w warstwach „DL_LK_DEFORMATION u”. Warstwa "DL_FE_MESH" pokazuje wynik znajdowania kształtu. Początkowa konstrukcja znajduje się w warstwie „DL_TOPOLOGY”.Jeżeli generowanie pliku DXF przy aktywnym przypadku obciążenia „Znajdywanie kształtu” (patrz Rysunek 02), to znaczy nie poprzez przypadek lub kombinację obciążeń, nie odbywa się za pomocą przypadku obciążenia, odkształcenie dla konstrukcji początkowej można znaleźć w warstwie „DL_FE_MESH” . Dotyczy to jednak tylko powierzchni. Odkształcenia warstw „DL_LK_DEFORMATION u” nie są w tym przypadku istotne i powinny być ukryte.
Jeżeli konstrukcja składa się wyłącznie z prętów/kabli, żaden kształt nie może być eksportowany przy użyciu aktywnego przypadku obciążenia "Znajdywanie kształtu". Obecnie działa to tylko na powierzchniach. Aby mimo wszystko wyeksportować znaleziony kształt prętów, należy utworzyć pusty przypadek obciążenia, obliczyć go, a następnie eksportować wyniki tego przypadku obciążenia. Kształt można następnie znaleźć w warstwie „DL_LF_DEFORMATION u”.

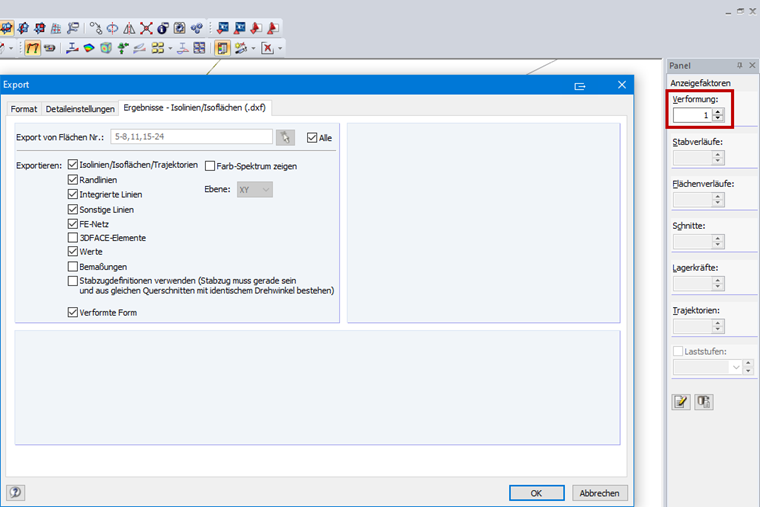

Podczas eksportu odkształconej konstrukcji, współczynnik wyświetlania powinien być zasadniczo ustawiony na "1" (patrz rysunek 03). Zdefiniowanie większego lub mniejszego współczynnika ma również wpływ na wynik w pliku DXF.
