Неправильная шкала отображения сгенерированных зарядов.
Как решить эту проблему?

Ответ

Когда у меня есть трапециевидное значение нагрузки, которое, например, стремится к нулю, может случиться, что шкала будет неправильной для отображаемых малых значений. В этом случае в свойствах дисплея возникает ошибка установки.

Вы просто должны сделать следующее:

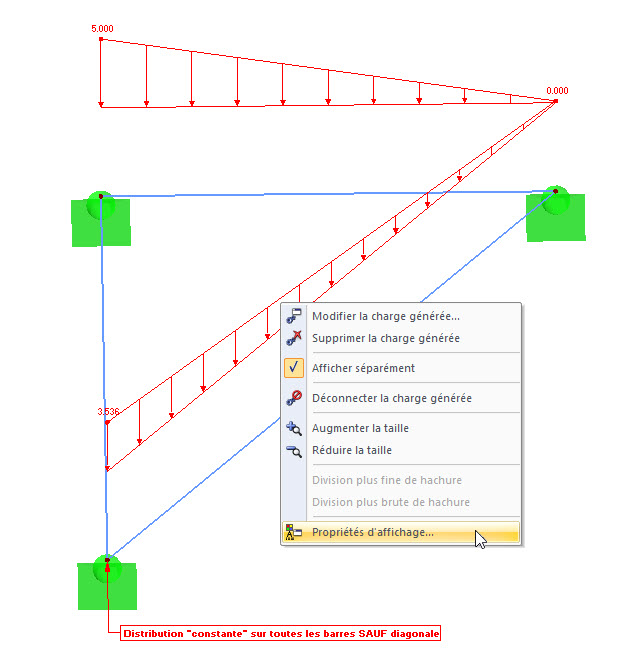

  • Щелкните правой кнопкой мыши на грузе, чтобы открыть его контекстное меню.
  • Выберите «Свойства отображения ...»
  • Нажмите на увеличительное стекло в шкале размеров 1 [кН/м]
  • Заполните, например, минимальное значение минимальных пределов в 0,1%
  • Подтвердите, нажав OK
Масштаб вашего чертежа будет немедленно скорректирован и исправлен.

Важное примечание:

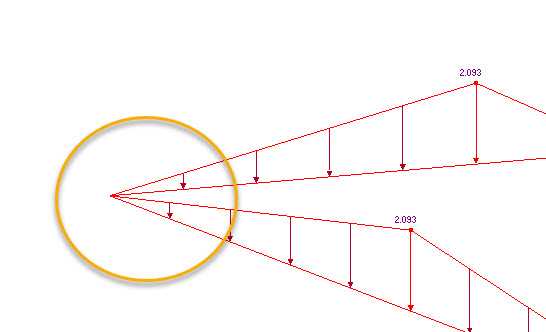

  1. Целое нулевое значение не отображается на нагрузках (см. Рисунок 3)

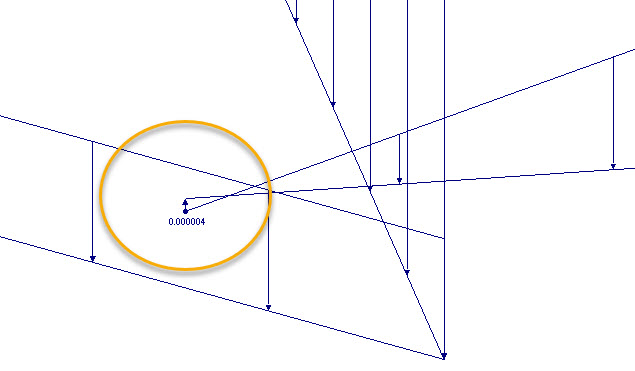

  2. Когда отображается нулевое значение, оно обязательно содержит десятичные цифры. При масштабировании, вы обнаружите, что диаграмма не образует в конце замкнутый угол. (См. Рисунок 4)

Ключевые слова

Нагрузка Изобразить Распределение нагрузки Настройка
