Zobrazená stupnice vygenerovaných zatížení není správná.
Jak problém vyřešit?

Odpověď

Pokud mám lichoběžníkovou hodnotu zatížení, která má například tendenci k nule, může se stát, že stupnice je správná u malých hodnot. V takovém případě se zobrazí vlastnosti pro zobrazení.
Pouze postupujeme následovně:

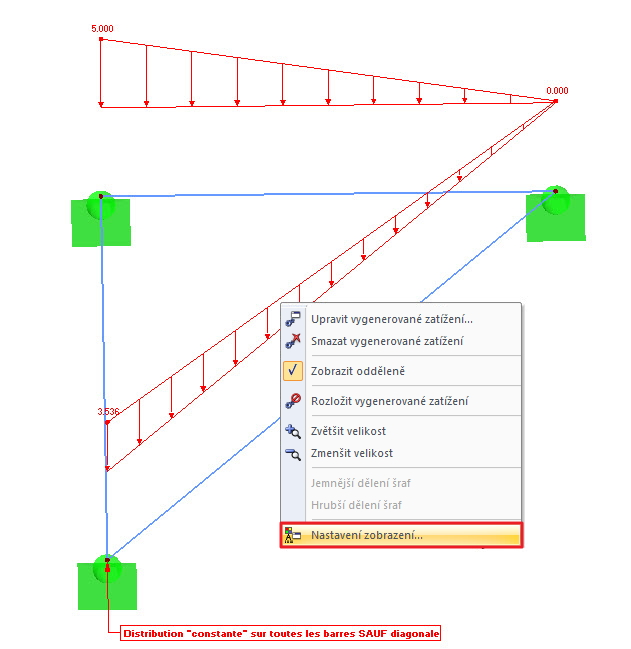

  • Kliknutím pravým tlačítkem myši na zatížení se otevře jeho místní nabídka
  • Zvolit "Vlastnosti zobrazení ..."

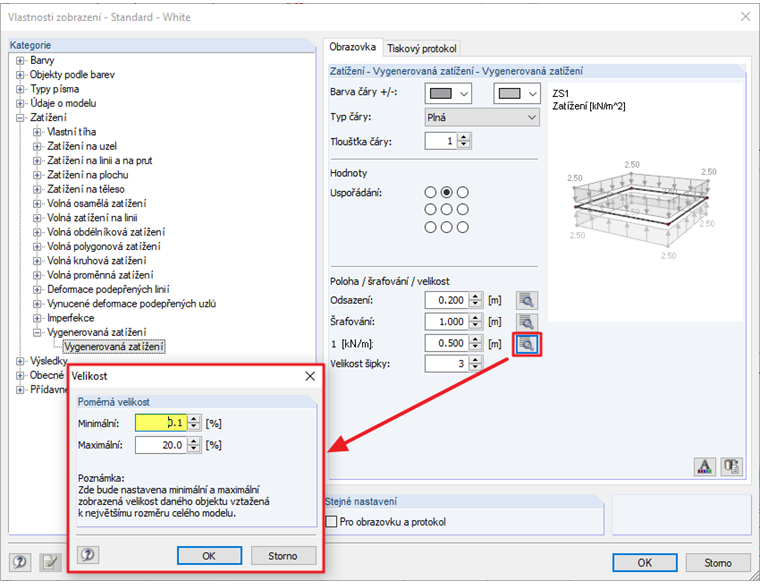

  • Klikneme na lupu ve stupnici o velikosti 1 [kN / m]
  • Vyplnit např minimální hodnota minimálních limitů na 0,1%
  • Potvrďte kliknutím na tlačítko OK
Stupnice výkresu se ihned upraví a upraví.

Důležité upozornění :

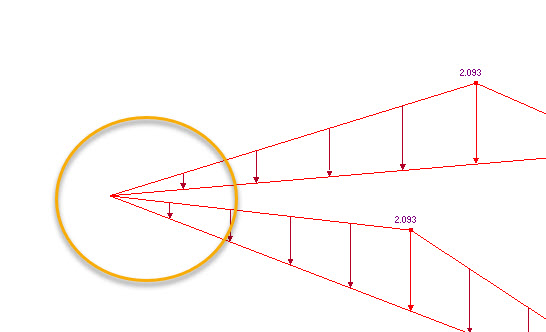

1- Hodnota nula se nezobrazí u zatížení (srov. obrázek 3)

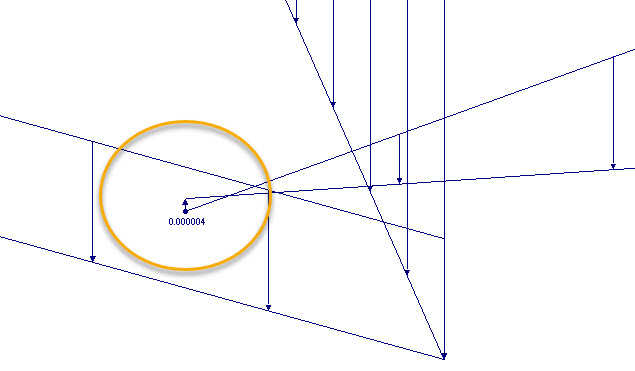

2- Pokud se zobrazí nulová hodnota, jistě se jedná o desetinné místo. Zvětšováním zjistíme, že na konci se obrázek nezobrazí s uzavřeným úhlem. (Srov. obrázek 4)
