Risposta:
Ad esempio, se si dispone di un valore di carico trapezoidale vicino a zero, la bilancia potrebbe non essere corretta poiché ci sono valori molto piccoli da visualizzare. In questo caso, c'è un errore di impostazione nelle proprietà di visualizzazione.
Procedi come segue:

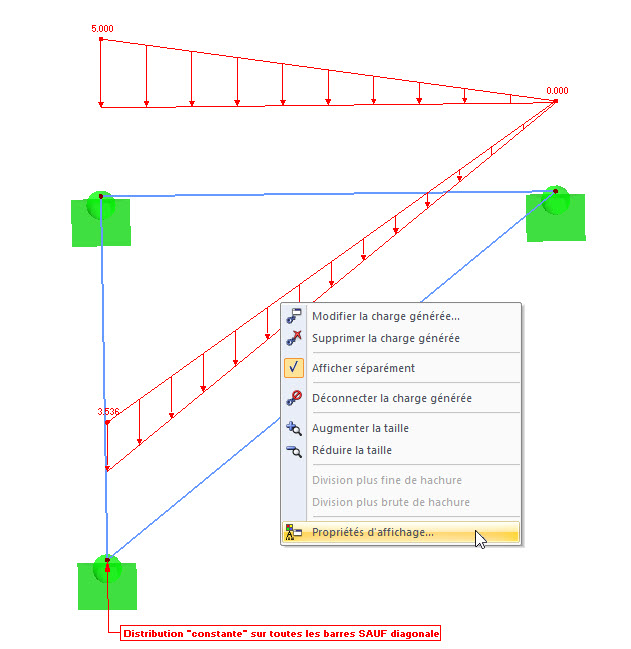

- Fare clic con il pulsante destro del mouse sul carico per aprire il menu di scelta rapida.
- Seleziona "Proprietà di visualizzazione ..."

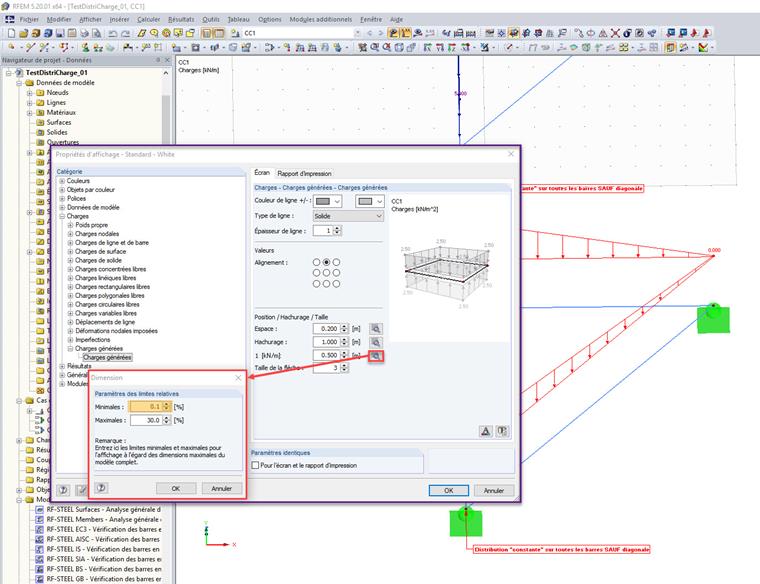

- Fare clic sulla lente di ingrandimento nella scala delle taglie 1 [kN/m].
- Immettere il valore minimo dei limiti minimi allo 0,1%, ad esempio.
- Fare clic su OK per confermare.
La scala del grafico sarà immediatamente adattata e corretta.
Nota importante:

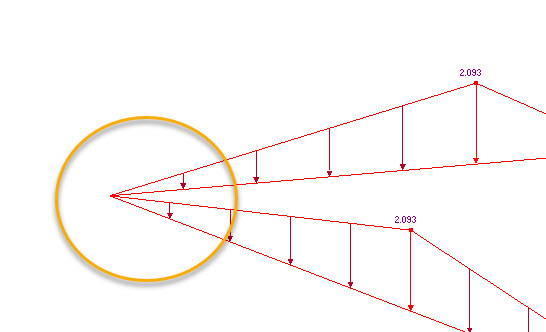

- Il valore zero non è visualizzato sui carichi (vedi figura 03).

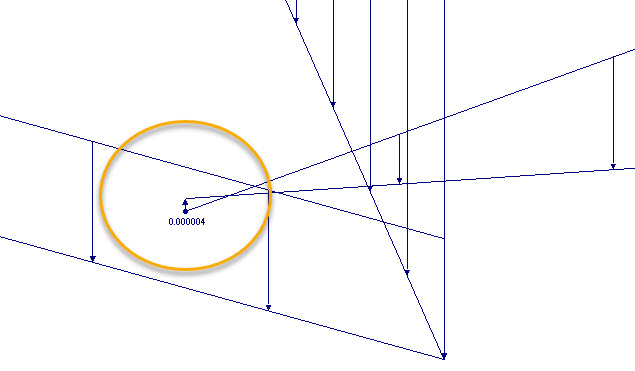

- Se viene visualizzato il valore zero, sicuramente contiene cifre decimali. Zoomando, scopri che il diagramma non forma un angolo chiuso alla fine (vedi figura 04).
