Resposta:
Se um valor de carga trapezoidal estiver próximo de zero, por exemplo, a escala pode não ser indicada para os valores muito pequenos a serem apresentados. Neste caso, ocorre um erro de configuração nas propriedades de visualização.
Pode proceder da seguinte forma:

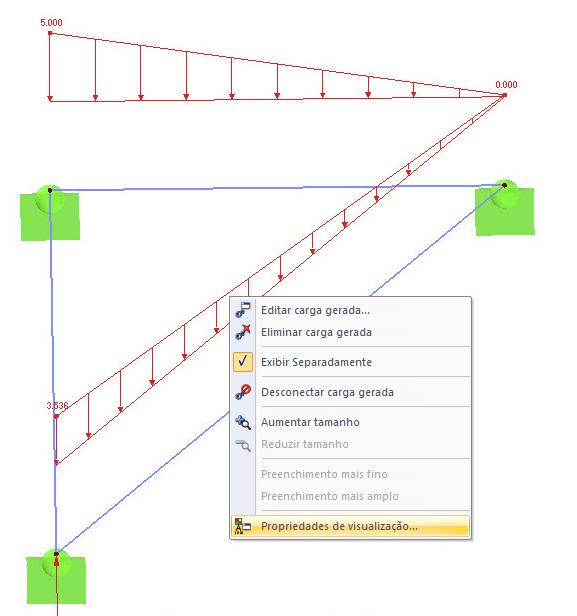

- Clique com o botão direito do rato na carga para abrir o menu de atalho.
- Selecione "Propriedades de visualização ..."

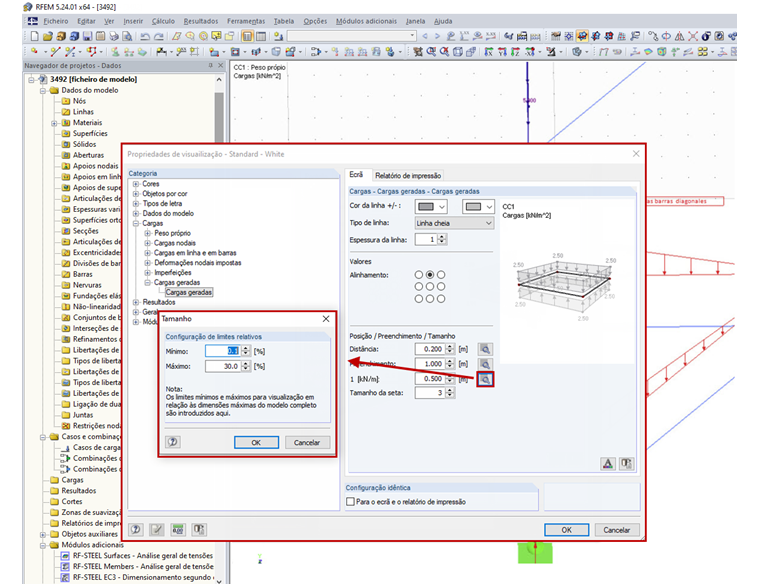

- Clique na lupa na escala de tamanhos 1 [kN/m].
- Insira o valor mínimo dos limites mínimos como 0,1%, por exemplo.
- Clique em OK para confirmar.

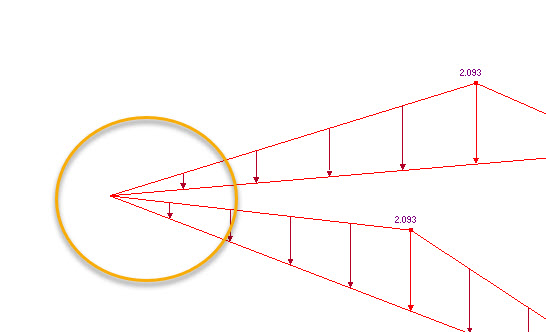

- O valor zero não é apresentado nas cargas (ver Figura 03).

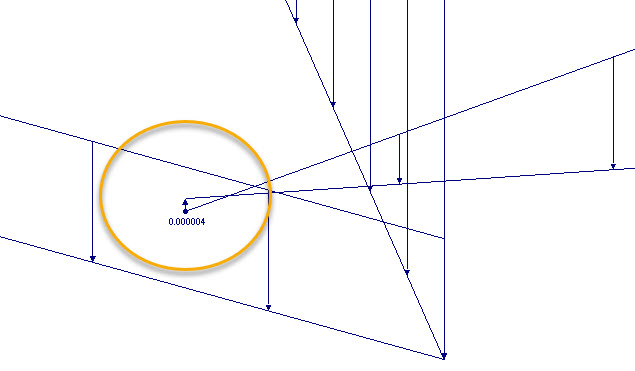

- Se o valor zero for apresentado, contém certamente casas decimais. Ao ampliar, poderá observar que o diagrama não forma um ângulo fechado no final (ver Figura 04).
A escala do seu gráfico será de imediato ajustada e corrigida.
