Die Darstellungsskala der generierten Gebühren ist nicht korrekt.
Wie kann ich dieses Problem lösen?

Antwort

Wenn ich einen trapezförmigen Lastwert habe, der z. B. gegen Null geht, kann es vorkommen, dass die Skala für die angezeigten kleinen Werte nicht korrekt ist. In diesem Fall liegt ein Einstellungsfehler in den Anzeigeeigenschaften vor.

Sie müssen lediglich Folgendes tun:

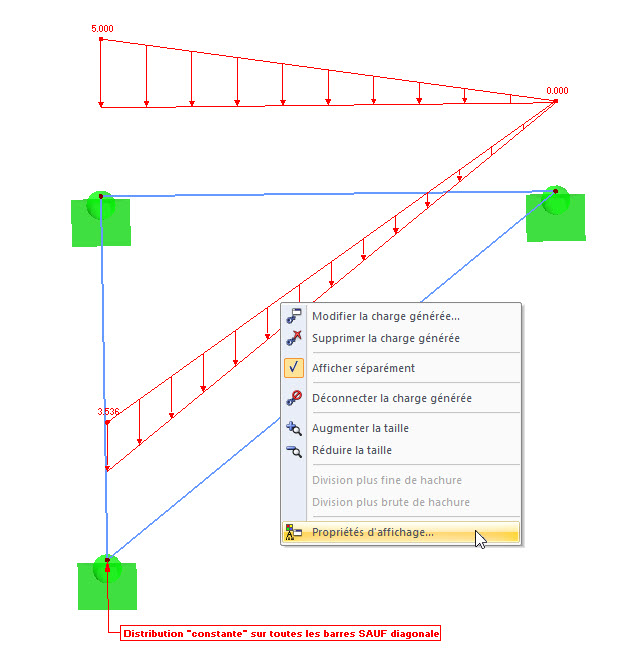

  • Klicken Sie mit der rechten Maustaste auf die Last, um das Kontextmenü aufzurufen
  • Wählen Sie "Anzeigeeigenschaften ..."

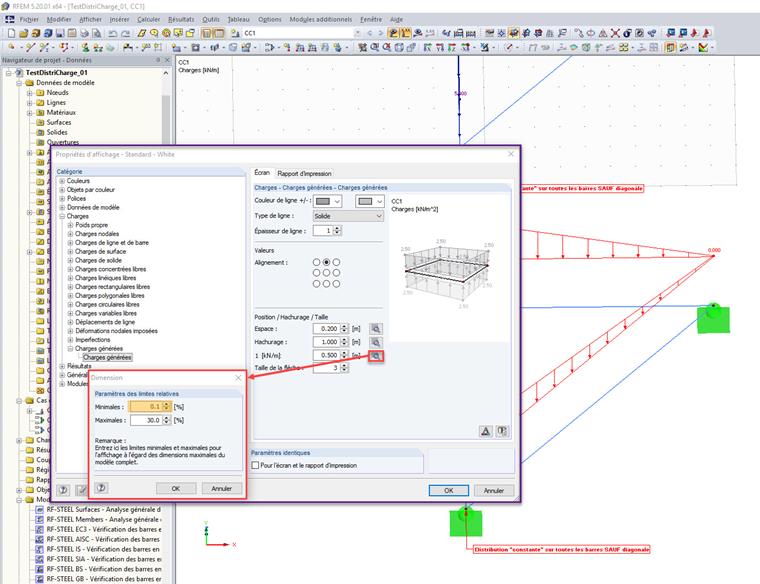

  • Klicken Sie auf die Lupe in der Größenskala 1 [kN/m]
  • Füllen Sie z der Mindestwert der Mindestgrenzen bei 0,1%
  • Bestätigen Sie mit OK
Der Maßstab Ihrer Zeichnung wird sofort angepasst und korrigiert.

Wichtiger Hinweis:

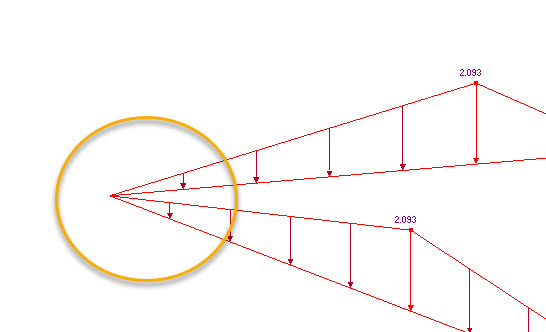

  1. Der ganzzahlige Nullwert wird an den Lasten nicht angezeigt (vgl. Bild 3)

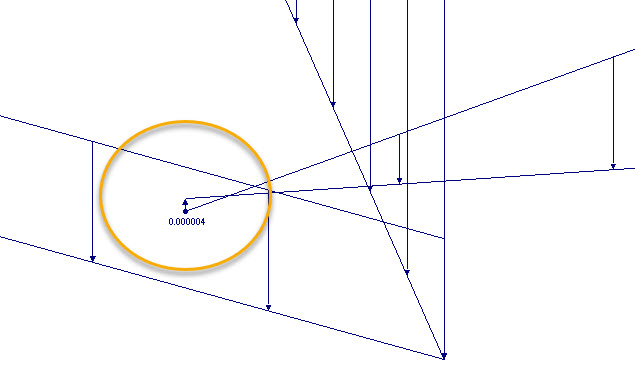

  2. Wenn ein Nullwert angezeigt wird, enthält dieser sicherlich Dezimalstellen. Beim Zoomen stellt man fest, dass das Diagramm am Ende keinen geschlossenen Winkel bildet. (Vgl. Bild 4)
