Вопрос

Как отобразить диаграмму «нагрузки-деформации» для любого узла конструкции?


Ответ:

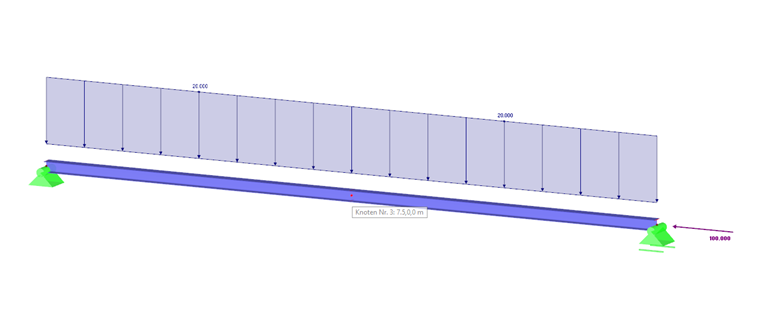

Диаграмму нагрузки-деформации для любого узла модели (Рисунок 01) можно легко определить в параметрах расчета (кнопка на панели инструментов или меню «Расчет» → «Параметры расчета») как пользовательскую диаграмму расчета и затем отобразить с соответствующими результатами:

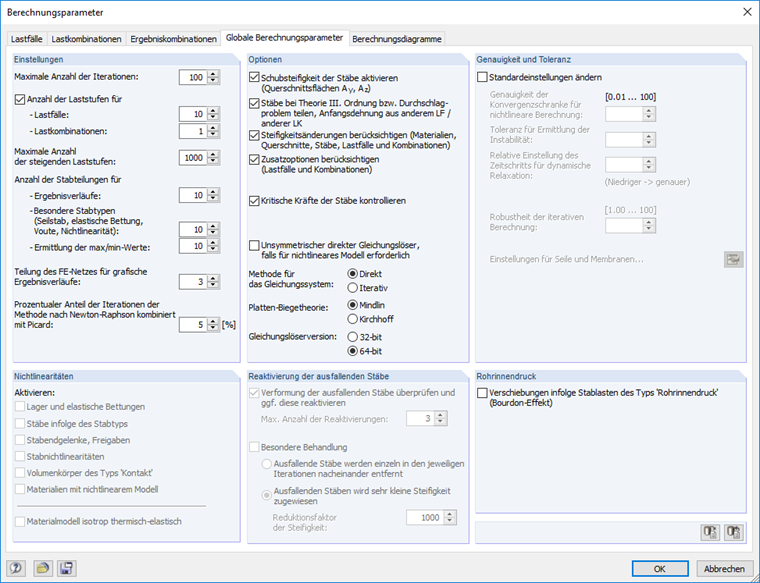

  • Настройка желаемых приращений нагрузки в общих расчетных параметрах (см. Рисунок 02)

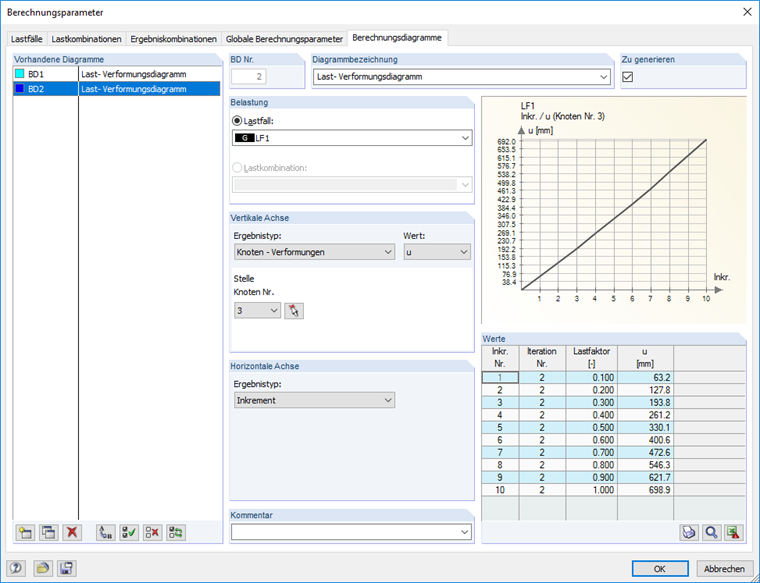

  • Определение пользовательской схемы расчета во вкладке «Диаграммы расчета»: Выбор загружения, соответствующего узла и типов результатов по горизонтальной и вертикальной оси (см. Рисунок 03)
