Diagramma di deformazione del carico per il nodo

Il diagramma di deformazione del carico per qualsiasi nodo di un modello (Figura 01) può essere definito come un diagramma di calcolo definito dall'utente all'interno dei parametri di calcolo (pulsante o menu "Calcolo" → "Parametri di calcolo") e visualizzato con i risultati corrispondenti:

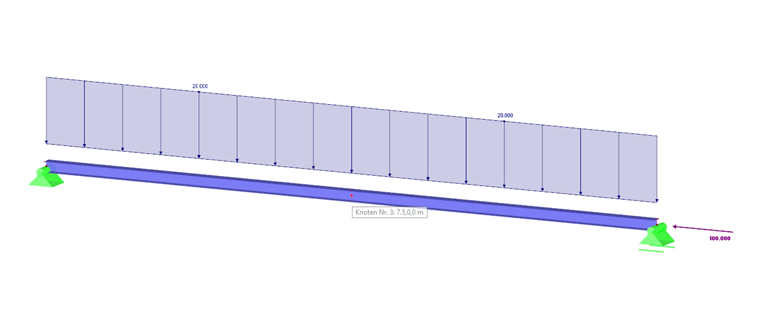

1 Sistema della struttura

• Einstellung der gewünschten Laststufen beziehungsweise Inkremente innerhalb der globalen Berechnungsparameter, siehe Bild 2

2 Impostazione degli incrementi di carico

• Definition eines benutzerdefinierten Berechnungsdiagrammes innerhalb des Registers "Berechnungsdiagramme": Auswahl des Lastfalls, des entsprechenden Knoten sowie der Ergebnistypen der horizontalen und vertikalen Achse, siehe Bild 3

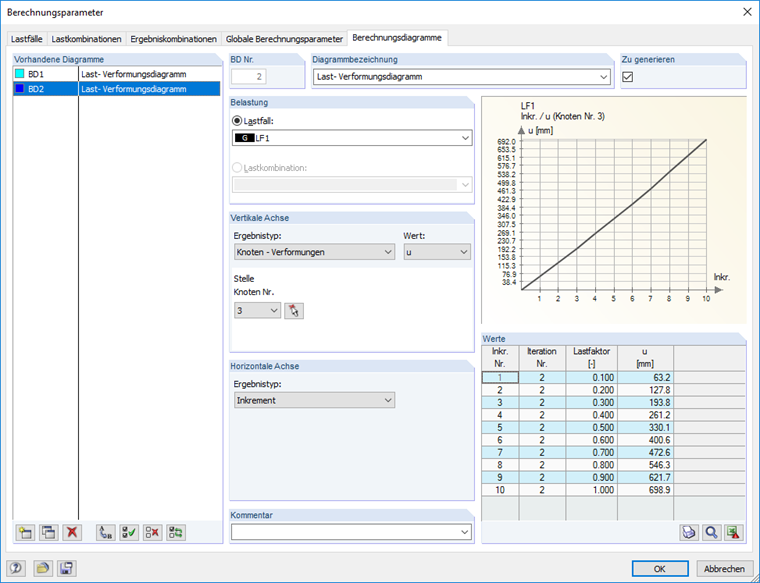

3 Diagramma deformazione del carico
