Wie kann ich für einen beliebigen Knoten des Systems ein Last-Verformungs-Diagramm anzeigen lassen?

Antwort

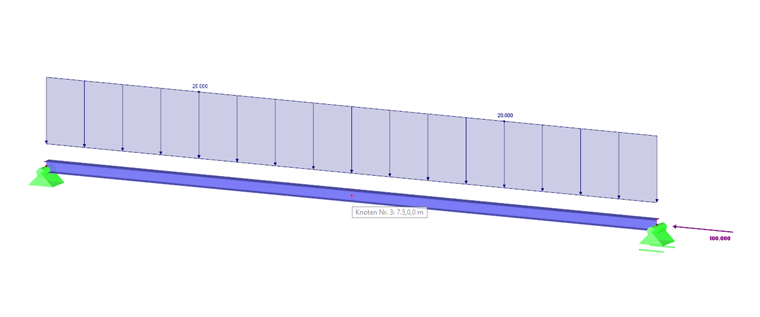

Ein Last-Verformungs-Diagramm für einen beliebigen Knoten eines Modells (Bild 1) kann innerhalb der Berechnungsparameter (Schaltfläche oder Menü "Berechnung" → "Berechnungsparameter") als benutzerdefiniertes Berechnungsdiagramm definiert und mit entsprechenden Ergebnissen angezeigt werden:



  • Einstellung der gewünschten Laststufen beziehungsweise Inkremente innerhalb der globalen Berechnungsparameter, siehe Bild 2

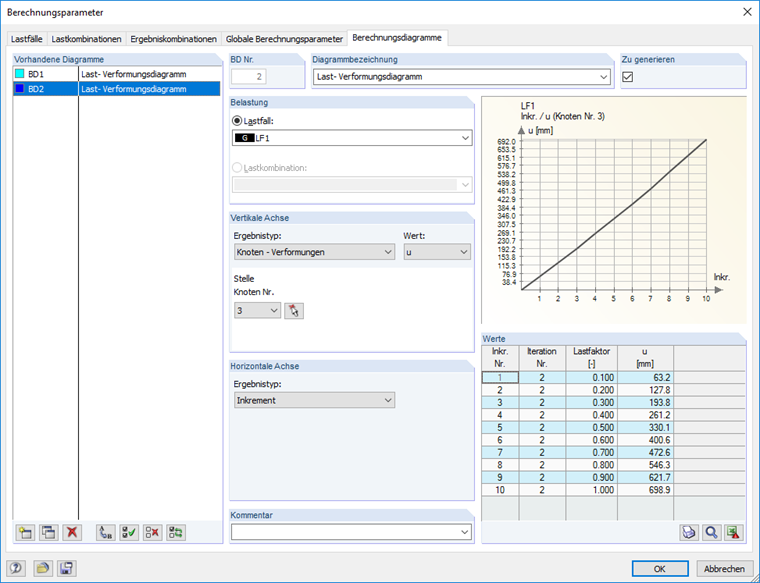

  • Definition eines benutzerdefinierten Berechnungsdiagrammes innerhalb des Registers "Berechnungsdiagramme": Auswahl des Lastfalls, des entsprechenden Knoten sowie der Ergebnistypen der horizontalen und vertikalen Achse, siehe Bild 3

Schlüsselwörter

Last-Verformungsdiagramm Last-Verformungs-Diagramm Diagramm Berechnungsdiagramm
