FAQ 003502 PL

3. września 2019

Obliczenia RFEM RSTAB

W jaki sposób można wyświetlić wykres deformacji obciążenia dla dowolnego węzła konstrukcji?

Odpowiedź

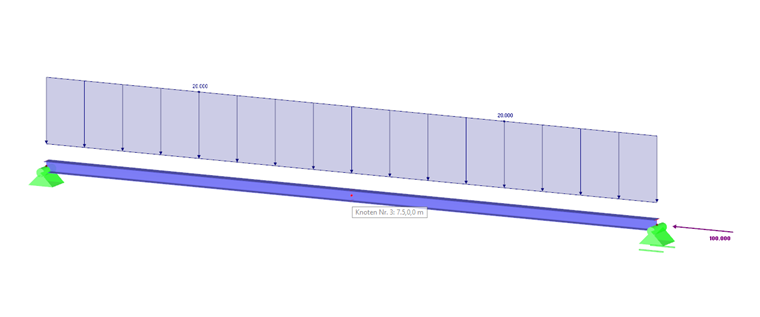

Wykresy deformacji obciążeń dla dowolnego węzła modelu (Rysunek 1) można zdefiniować jako zdefiniowany przez użytkownika wykres obliczeń w parametrach obliczeń (przycisk lub menu "Obliczenia" → "Parametry obliczeń") i wyświetlić wraz z odpowiednimi wynikami:

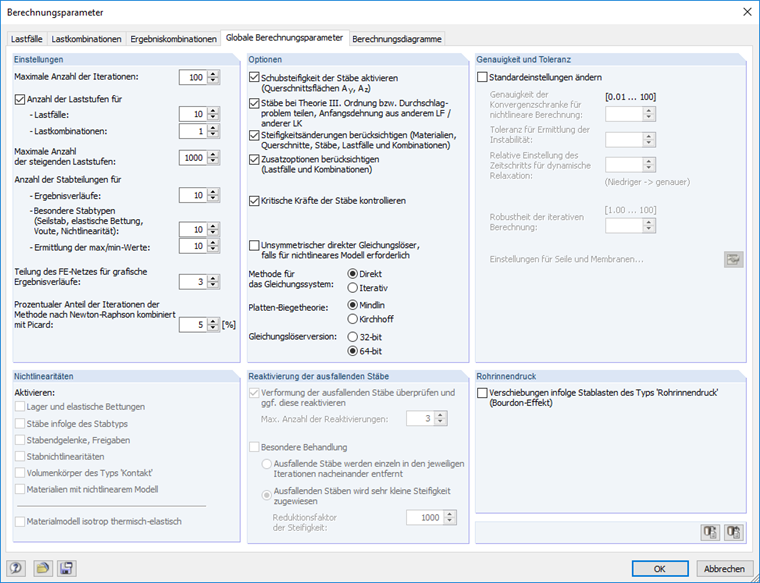

  • Aby ustawić żądane przyrosty obciążenia w globalnych parametrach obliczeń, patrz Rysunek 2

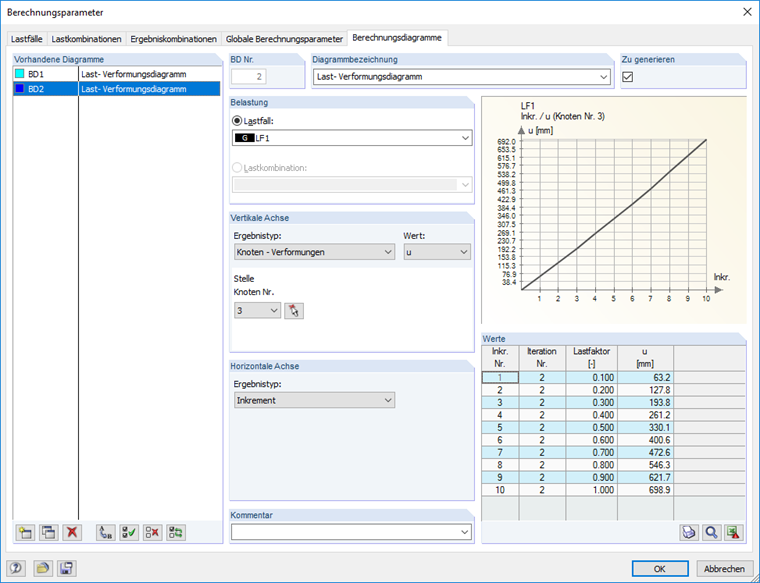

  • Definicja zdefiniowanego przez użytkownika schematu obliczeniowego w zakładce "Wykresy obliczeniowe": Wybrać przypadek obciążenia, odpowiedni węzeł oraz typy wyników osi poziomej i pionowej, patrz Rysunek 3

Słowa kluczowe

Wykres deformacji obciążenia Wykres odkształcenia obciążenia Wykres Wykres obliczeń
