Diagram zatížení-deformace pro uzel

Diagram zatížení-deformace pro libovolný uzel modelu (Obrázek 1) lze definovat jako uživatelsky definovaný výpočetní diagram v parametrech výpočtu (tlačítko nebo nabídka "Výpočet" → "Parametry výpočtu") a zobrazit ho s příslušnými výsledky:

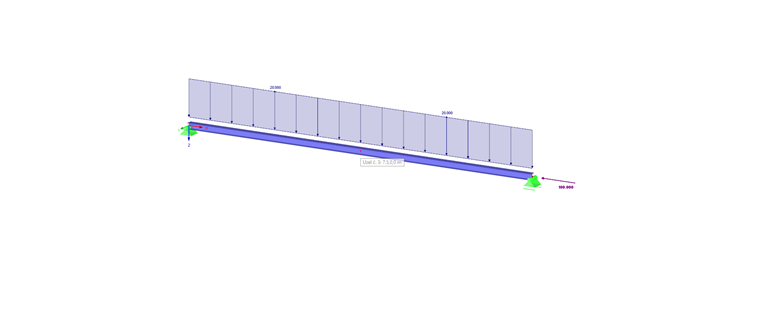

1 Konstrukce

• Pro nastavení požadovaného počtu přírůstků zatížení v globálních parametrech výpočtu viz Obrázek 2

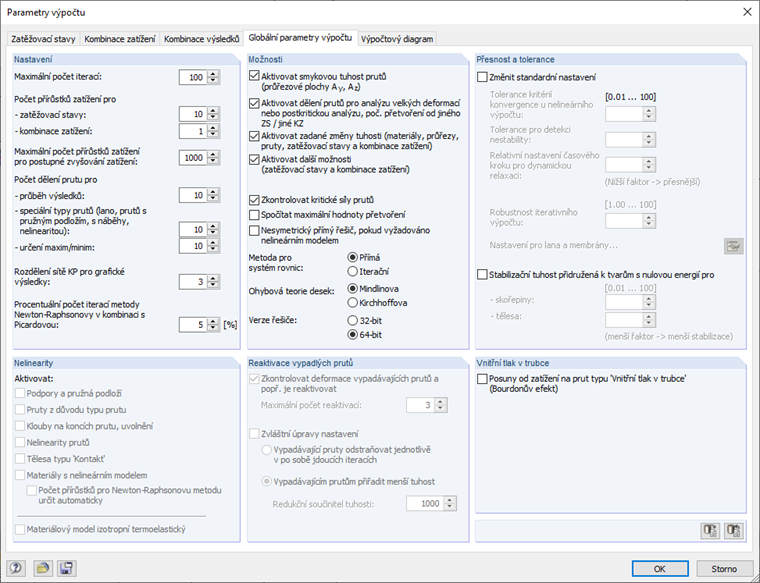

2 Nastavení přírůstků zatížení

• Zadání uživatelsky definovaného výpočetního diagramu v záložce "Výpočtové diagramy": Výběr zatěžovacího stavu, příslušného uzlu a typů výsledků pro vodorovnou a svislou osu, viz Obrázek 3

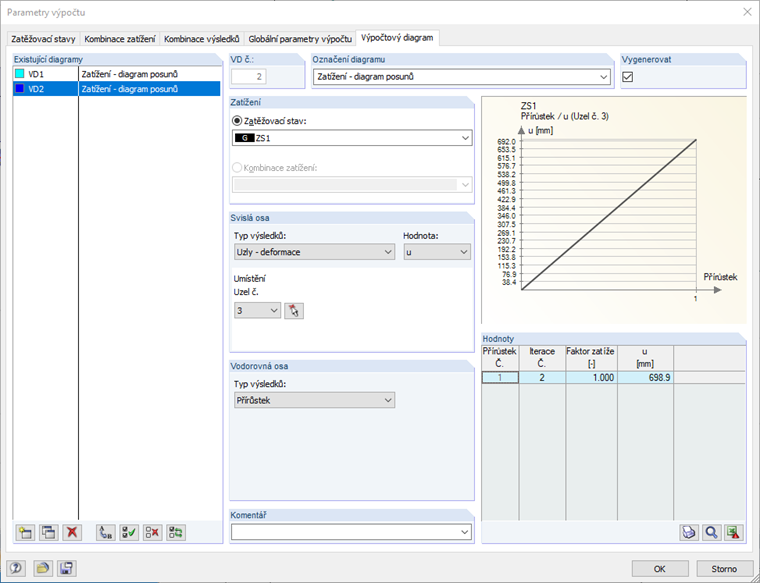

3 Diagram deformací v závislosti na zatížení
