В RF-STEEL EC3 появляется следующее сообщение об ошибке: узел, содержащий опоры, не существует в блоке стержней. В чем причина?

Ответ

В RF- / STEEL EC3, опора на узле, который не является частью блока стержней, определен в окне «1.7 Узловые опоры». В RF- / STEEL EC3, в окне «Вспомогательные узлы 1,7», вы определяете опору на узле, существующем в блоке стержней, или удаляете узловую опору.

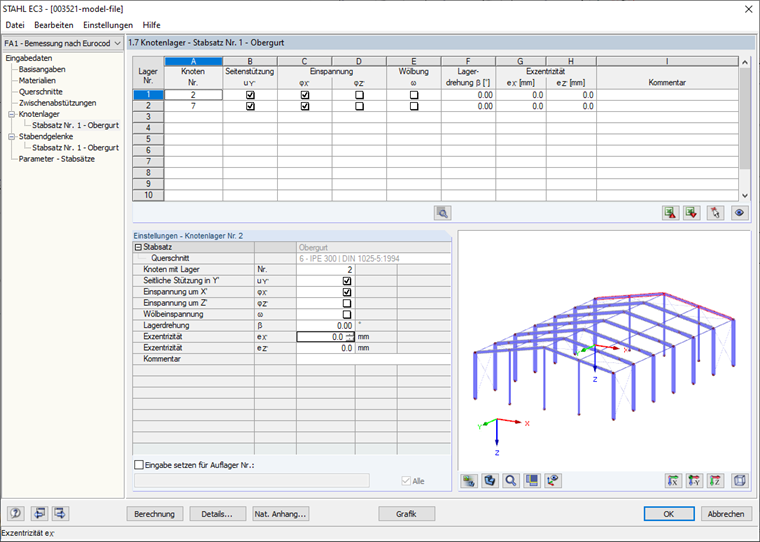

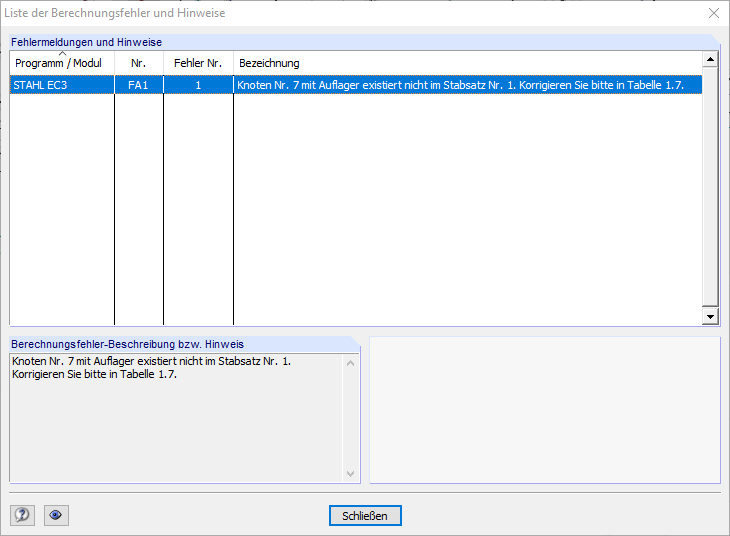

На рисунке 1, например, был определен набор опор стержней для блока стержней 1 на узлах 2 и 7. После запуска, появляется сообщение «Node No. 7 с опорами отсутствует в соответствующем блоке стержней. 1 Пожалуйста, исправите это в таблице 1.7. »(Рисунок 2, рисунок 3).

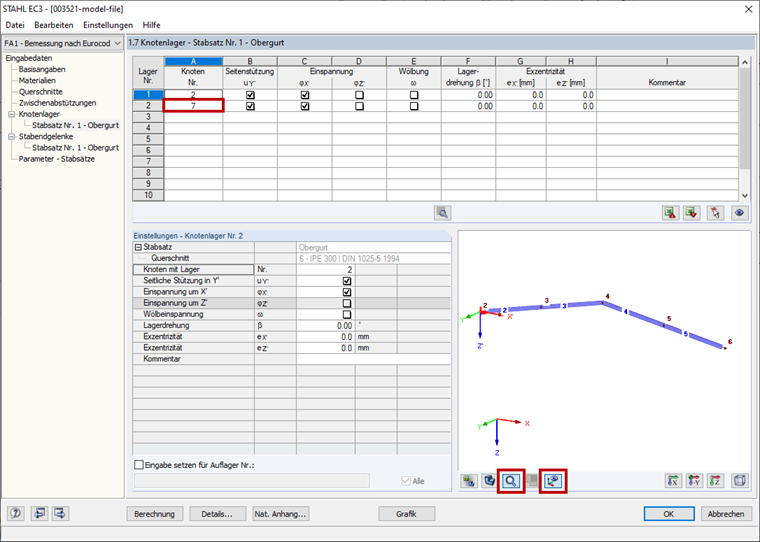

В RF- / STEEL EC3 можно отобразить выбранный блок стержней в окне «1.7 Узловые опоры», нажав кнопку «Показать только текущий объект», и нумерацию узлов можно отобразить с помощью кнопки «Местная система координат» (рисунок 4). Как мы видим, узел 7 не содержится в множестве стержней. Вместо узла 7, опора должна быть определена на узле, содержащемся в наборе стержней (например, узел 6).
