En RF-/STEEL EC3, recibo un mensaje de error que dice que el nudo con un apoyo no existe en el conjunto de barras. ¿Por qué?

Respuesta

En RF-/STEEL EC3, se ha definido un apoyo en la ventana "1.7 Apoyos en nudos" en un nudo que no es parte del conjunto de barras. En este caso, es necesario definir el apoyo en un nudo existente en el conjunto de barras o eliminar este apoyo en nudo en la ventana "1.7 Apoyos en nudo" de RF-/STEEL EC3.

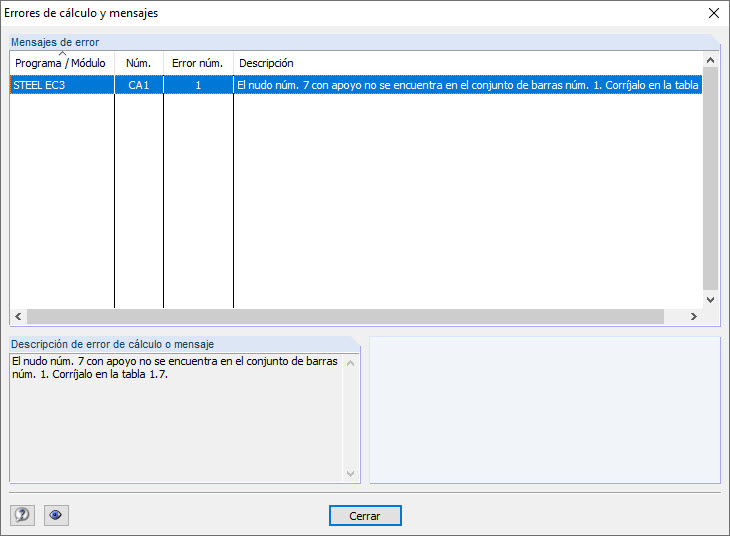

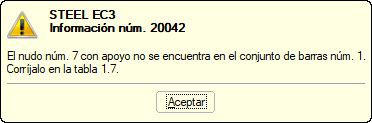

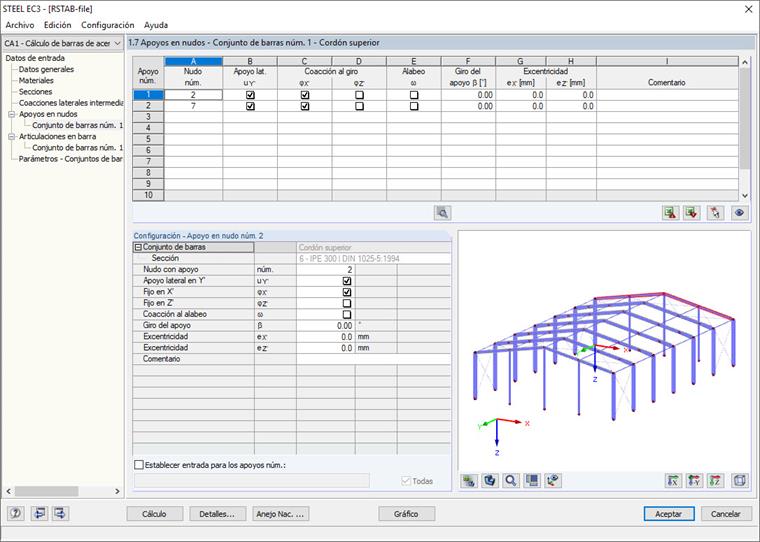

En la imagen 01, se ha definido un apoyo en nudo en el nudo 2 y el nudo 7 para el conjunto de barras 1, por ejemplo. Al iniciar el cálculo, aparece el mensaje "El nudo núm. 7 con apoyo no existe en el conjunto de barras núm. 1. Corrija esto en 1.7. "(Imagen 02, Imagen 03).

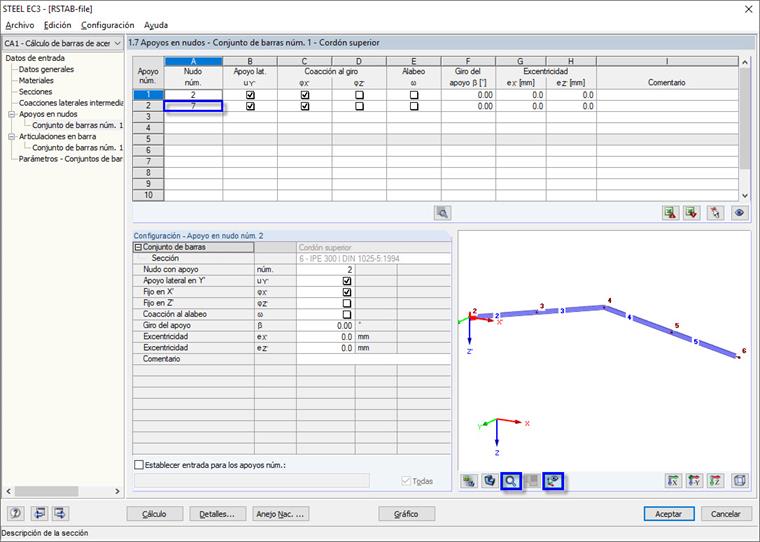

En la ventana "1.7 Apoyos en nudos" de RF-/STEEL EC3, sólo es posible mostrar el conjunto de barras seleccionado haciendo clic en el botón "Mostrar sólo el objeto actual" y la numeración de los nudos se puede mostrar haciendo clic en el "Sistema de coordenadas local". botón (Imagen 04). Es obvio que el nudo 7 no está contenido en el conjunto de barras. En lugar de en el nudo 7, el apoyo se debe definir en un nudo contenido en el conjunto de barras (por ejemplo, el nudo 6).
