在RF‑/STEEL EC3中,我收到一条错误消息,指出该杆件中的节点不存在于多杆件中。 原因是什么?

回答

在RF-/STEEL EC3中的窗口“ 1.7节点支座”中定义的支座不位于杆件组中的节点处。 在这种情况下,必须在多杆件中现有的节点上定义支座,或者在RF-/STEEL EC3的窗口“ 1.7节点支座”中删除该节点支座。

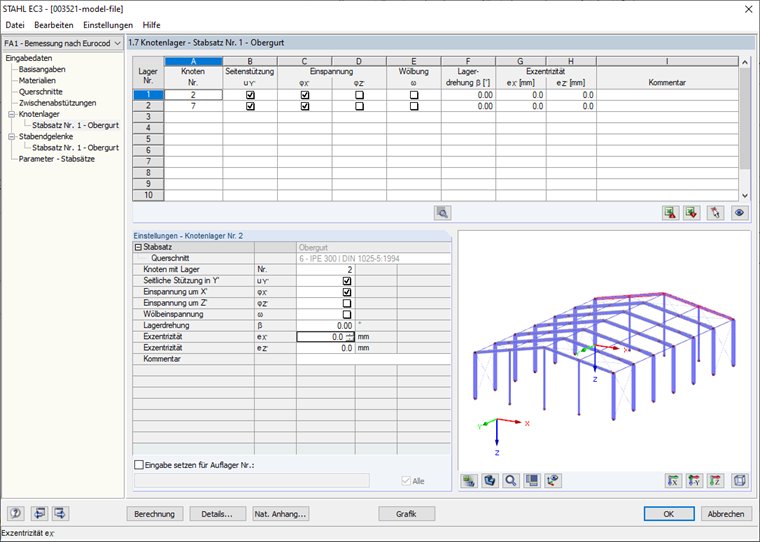

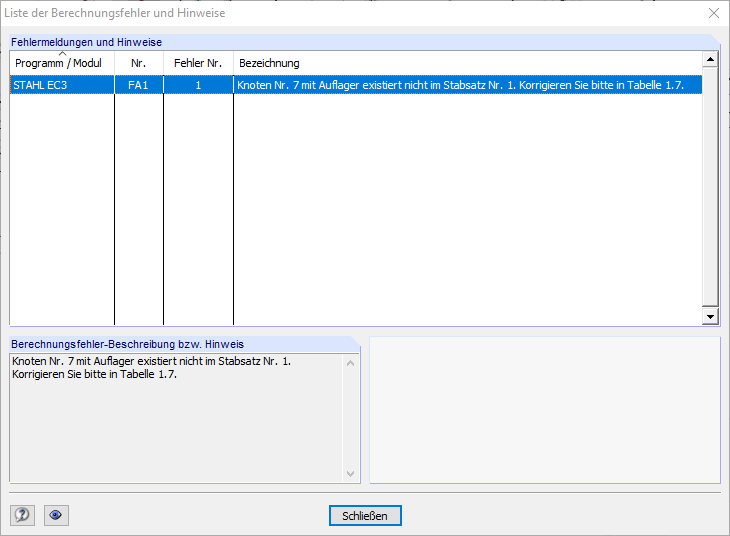

在图01中,例如在节点2和节点7上定义了多杆件系列1的节点支座。 当开始计算时,消息“在7号具有支座的节点不存在于1号杆件的集合中。 请在1.7中更正。“出现(图02,图03)。

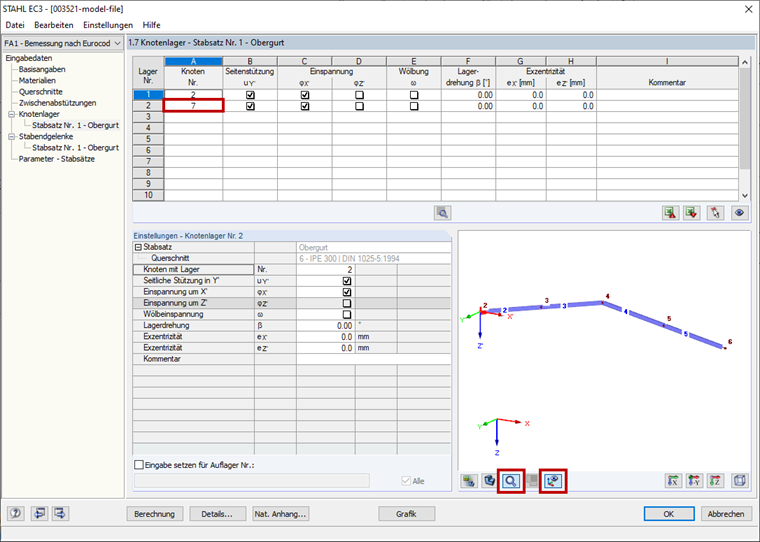

在RF-/STEEL EC3的窗口“ 1.7节点支座”中通过单击“仅显示当前对象”按钮只可以显示所选的杆件,并且可以通过“局部坐标系”显示节点编号。按钮(Image 04)。 显然,节点7没有包含在这组杆件中。 而不是在节点7的情况下,必须在杆件集中的一个节点上(例如节点6)来定义支座。
