V přídavném modulu RF-/STEEL EC3 se mi zobrazí chybové hlášení, že v sadě prutů neexistuje uzel s podporou. Jaký je důvod?

Odpověď

V přídavném modulu RF-/STEEL EC3 byla v dialogu "1.7 Uzlové podpory" definována podpora na uzlu, který není součástí sady prutů. V takovém případě je nutné v přídavném modulu RF-/STEEL EC3 v okně "1.7 Uzlové podpory" definovat podporu na existujícím uzlu resp. tuto uzlovou podporu smazat.

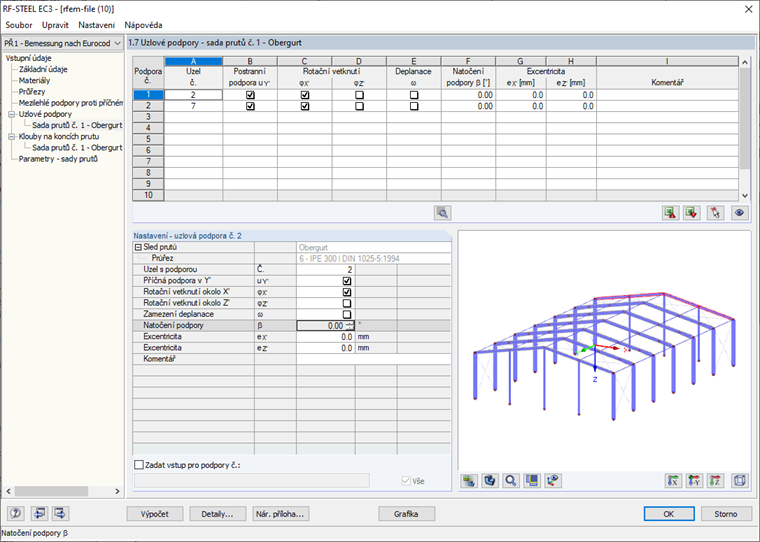

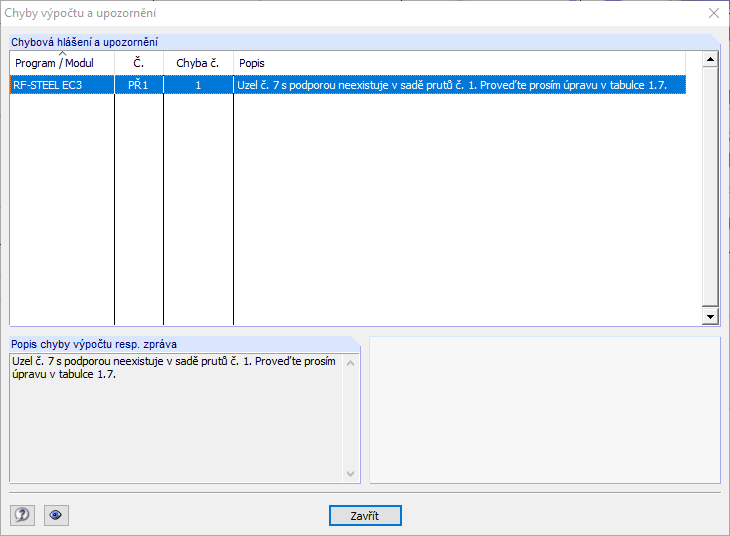

Na Obrázku 01 byly například definovány uzlové podpory pro sadu prutů 1 na uzlech 2 a 7. Při spuštění výpočtu se v sadě prutů č. 1 zobrazí hlášení "Uzel č. 7 s podporou". Opravte prosím v 1.7. “(Obrázek 02, Obrázek 03).

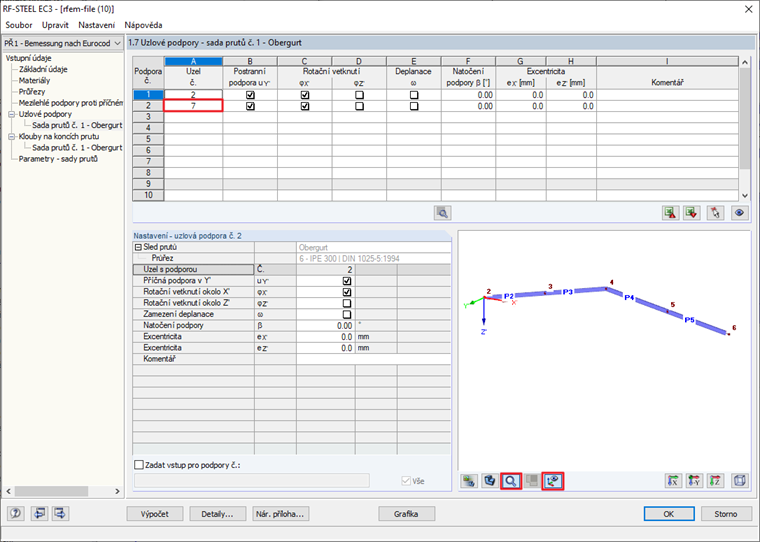

V přídavném modulu RF-/STEEL EC3 je možné v okně "1.7 Uzlové podpory" zobrazit pouze vybranou sadu prutů kliknutím na tlačítko "Zobrazit pouze aktuální objekt" a číslování uzlů je možné zobrazit kliknutím na tlačítko "Lokální souřadný systém" (Obrázek 04). Zde je vidět, že uzel 7 není součástí sady prutů. Podpora musí být definována na uzlu obsaženém v sadě prutů (např. uzel 6) místo na uzlu 7.
