FAQ 003524 PL

Pomocne pytania i odpowiedzi

  • Często zadawane pytania (FAQs)

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

W module RF-/STEEL EC3 pojawia się komunikat o błędzie informujący, że w zbiorze prętów nie ma węzła z podporą. Jaki jest tego powód?

Odpowiedź

W RF-/STEEL EC3 podpora została zdefiniowana w oknie „1.7 Podpory węzłowe” w węźle, który nie jest częścią zbioru prętów. W tym przypadku konieczne jest zdefiniowanie podpory w węźle istniejącym w zbiorze prętów lub usunięcie tej podpory węzłowej w oknie „1.7 Podpory węzłowe” modułu RF-/STEEL EC3.

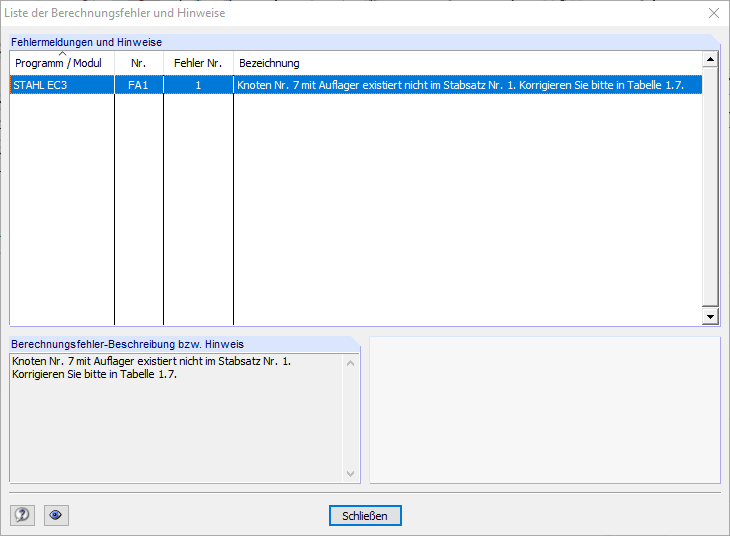

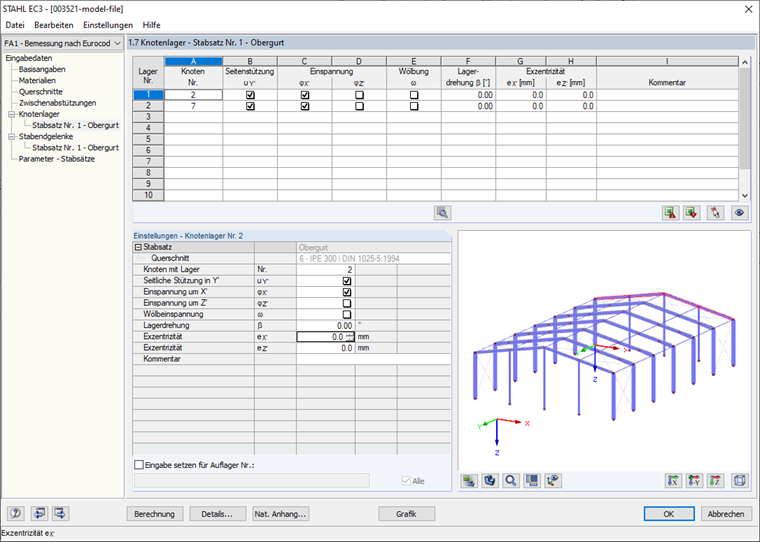

Na ilustracji 01, na przykład, zdefiniowano podporę węzłową w Węźle 2 i Węzle 7 dla zbioru prętów 1. Podczas uruchamiania obliczeń w zbiorze prętów nr 1 nie ma komunikatu „Węzeł nr 7 z podporą. Proszę poprawić to w 1.7. "(Obraz 02, Obraz 03).

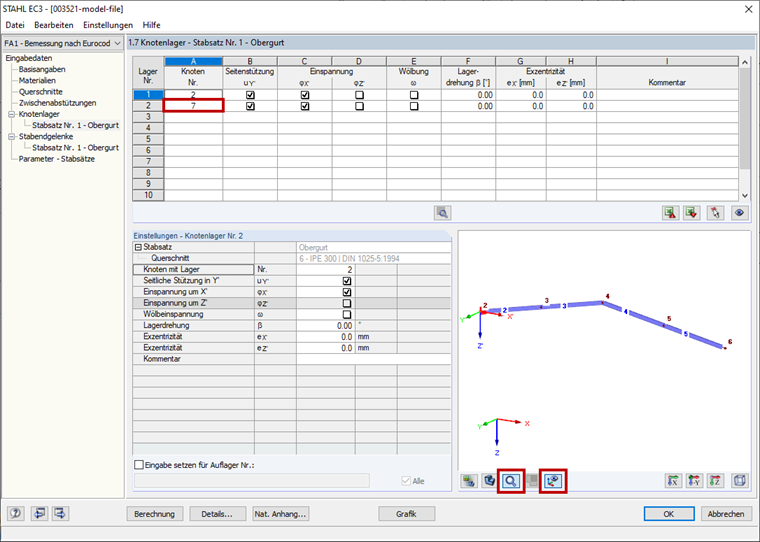

W oknie "1.7 Podpory węzłowe" modułu RF-/STEEL EC3 można wyświetlić tylko wybrany zbiór prętów, klikając przycisk "Pokaż tylko bieżący obiekt", a numerację węzłów można wyświetlić, klikając przycisk "Lokalny układ współrzędnych" przycisk (zdjęcie 04). Jest oczywiste, że Węzeł 7 nie znajduje się w zbiorze prętów. Zamiast w węźle 7, podpora musi być zdefiniowana na węźle zawartym w zbiorze prętów (na przykład w węźle 6).

Słowa kluczowe

Nota nr 20042 error message Jeszcze jedna uwaga

Do pobrania

Skomentuj...

Skomentuj...

  • Odwiedziny 900x
  • Zaktualizowane 21. czerwca 2021
