In RF-/STEEL EC3, un vincolo è stato definito nella finestra "1.7 Vincoli nodali" in corrispondenza di un nodo che non fa parte del set di aste. In questo caso, è necessario definire il vincolo in corrispondenza di un nodo esistente nel set di aste o eliminare questo vincolo nodale nella finestra "1.7 Nodal Supports" di RF-/STEEL EC3.

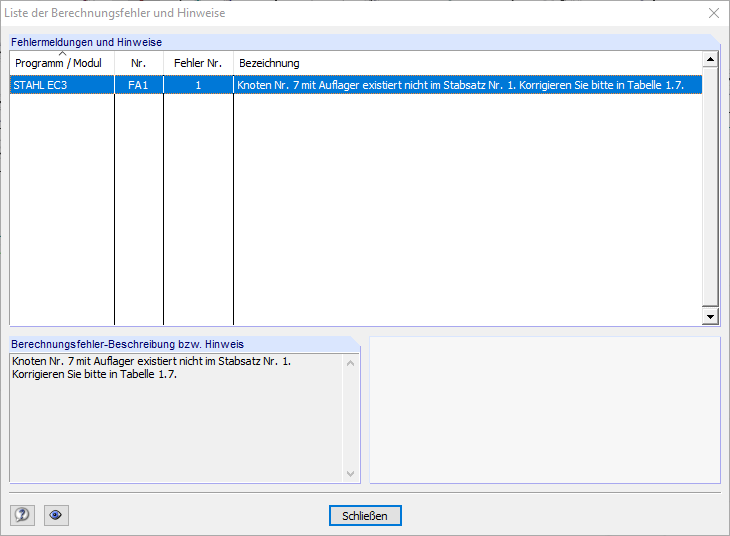

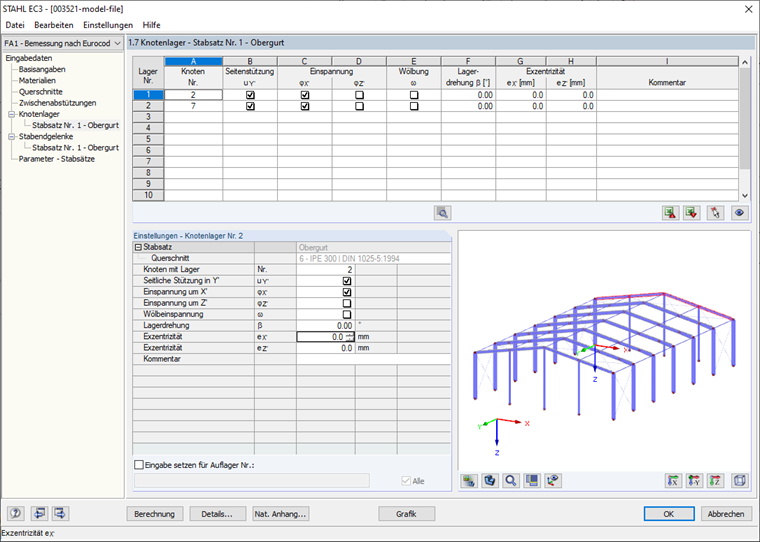

Nell'immagine 01, ad esempio, è stato definito un vincolo nodale sul nodo 2 e sul nodo 7 per il set di aste 1. Quando si avvia il calcolo, il messaggio "Nodo n. 7 con vincolo esterno non esiste nel set di aste n. 1. Si prega di correggere questo errore in 1.7. "(Immagine 02, Immagine 03).

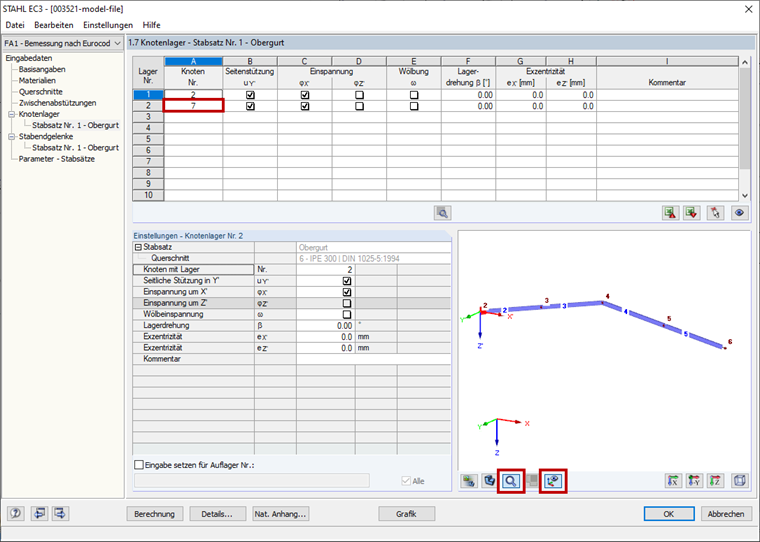

Nella finestra "1.7 Vincoli esterni nodali" di RF-/STEEL EC3, è possibile visualizzare solo il set di aste selezionato facendo clic sul pulsante "Mostra solo oggetto corrente" e la numerazione dei nodi può essere visualizzata facendo clic su "Sistema di coordinate locale" pulsante (immagine 04). È ovvio che il nodo 7 non è contenuto nell'insieme di aste. Invece che al nodo 7, il vincolo esterno deve essere definito su un nodo contenuto nel set di aste (ad esempio, il nodo 6).
