RF-/STEEL EC3 affiche un message d'erreur indiquant qu'un nœud avec des appuis n'existe pas dans l'ensemble de barres. Quelle est la cause de ce problème ?

Réponse

Un appui sur un nœud qui ne fait pas partie de l'ensemble de barres a été défini dans la fenêtre « 1.7 Appuis nodaux » de RF-/STEEL EC3. Dans ce cas, vous devez définir un appui sur un nœud existant dans l'ensemble de barres ou supprimer cet appui nodal dans la fenêtre « 1.7 Appuis nodaux » de RF-/STEEL EC3.

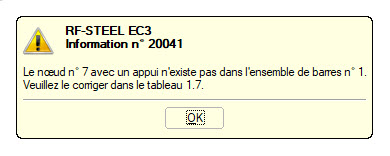

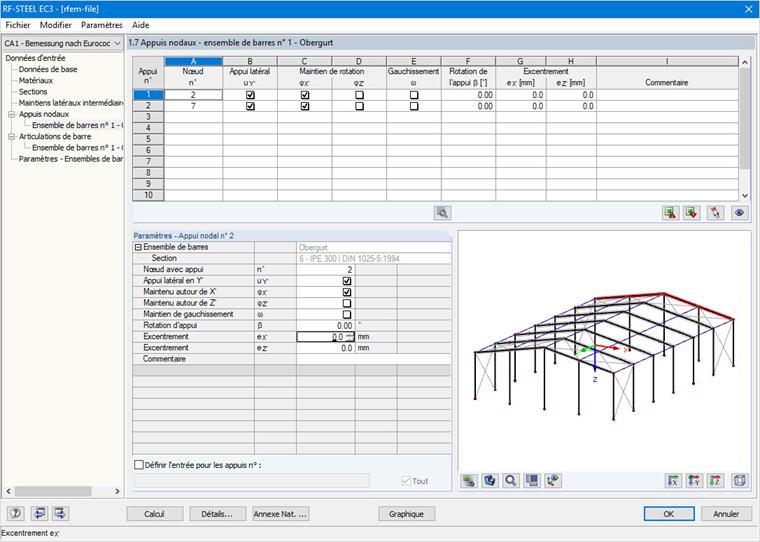

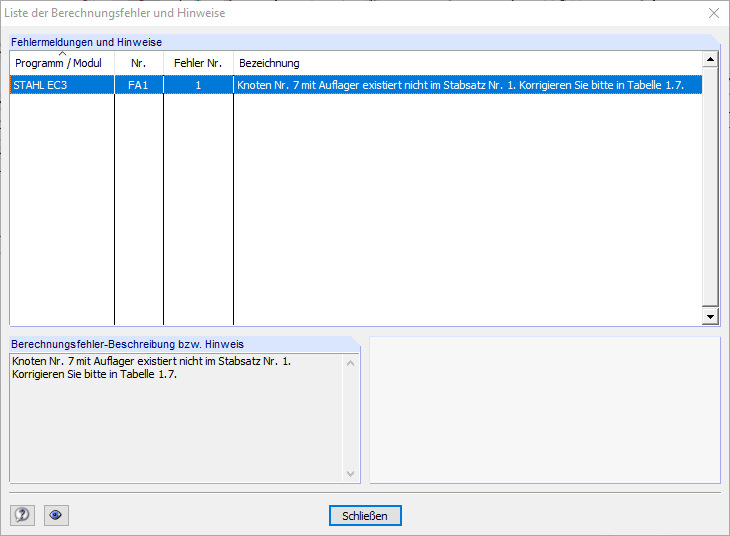

Sur la Figure 01, un appui nodal a été défini pour l'ensemble de barres 1 aux nœuds 2 et 7. Lorsque le calcul démarre, le message « Le nœud n°7 avec l'appui n'existe pas dans l'ensemble de barres n°1. Veuillez le corriger dans le Tableau 1.7. » (Figure 02, Figure 03).

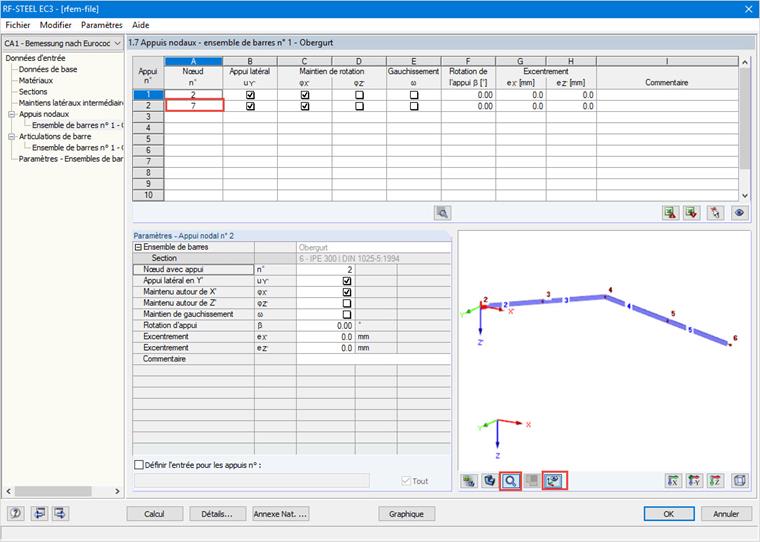

Dans RF-/STEEL EC3, seul l'ensemble de barres sélectionné peut être affiché dans la fenêtre « 1.7 Appuis nodaux » en cliquant sur le bouton « Afficher uniquement l'objet actuel » et la numérotation des nœuds en cliquant sur le bouton « Système de coordonnées local » (Figure 04). Vous pouvez voir ici que le nœud 7 n'est pas inclus dans l'ensemble de barres. L'appui doit être défini au niveau d'un nœud contenu dans l'ensemble de barres (par exemple le nœud 6) au lieu du nœud 7.
