В дополнительном модуле RF-/STEEL EC3 я выбрал для рассчитываемой балки две связи с тем же размером, что и тип панели сдвига, в окне «Параметры». Dementsprechend sollte der Träger in der Mitte seitlich gestützt sein. Warum ist die Eigenform dennoch willkürlich?

Q: В дополнительном модуле RF-/STEEL EC3 я выбрал для рассчитываемой балки две связи с тем же размером, что и тип панели сдвига, в окне «Параметры». Dementsprechend sollte der Träger in der Mitte seitlich gestützt sein. Warum ist die Eigenform dennoch willkürlich?

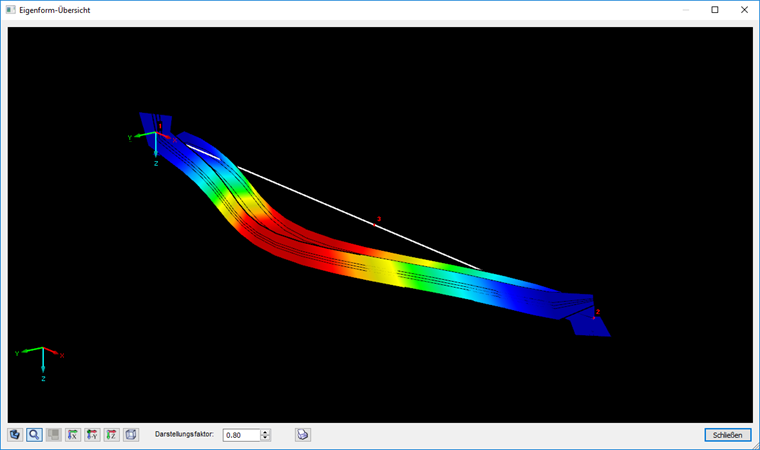

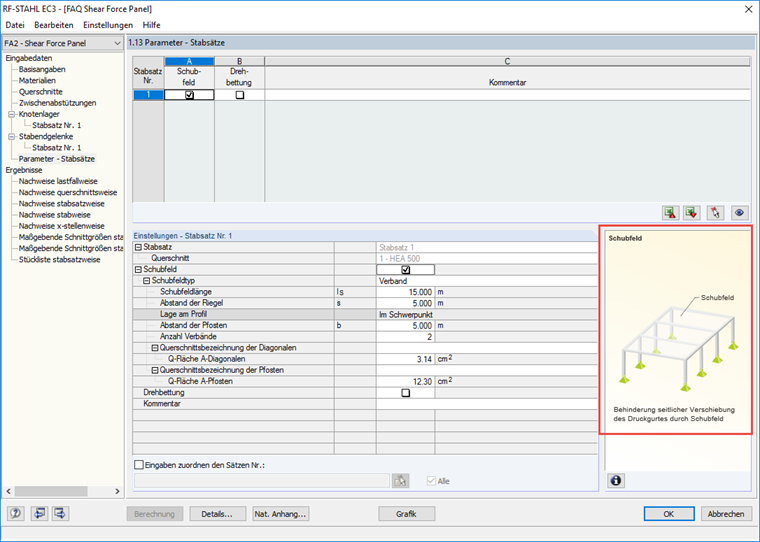

Термин «панель сдвига» означает, что продольная пружина, которая создается вдоль балки посредством типа панели сдвига, включая соответствующие параметры, сглаживается; см. Рисунок 01.Dies ist auch bei dem Schubfeldtyp "Verband" der Fall, sodass an dieser Stelle die Eigenform stets willkürlich erscheint, siehe Bild 2.Um an dieser Stelle genaue Ergebnisse zu erzielen, empfiehlt sich die manuelle Definition einer seitlichen Stützung mittels Knotenlager nach dem allgemeinen Verfahren (Bild 3) beziehungsweise die Definition der effektiven Längen nach dem Ersatzstabverfahren, gegebenenfalls inklusive Zwischenabstützungen. So entsteht schließlich eine Eigenform mit erkennbar seitlicher Stützung in Feldmitte (Bild 4).

Question

В дополнительном модуле RF-/STEEL EC3 я выбрал для рассчитываемой балки две связи с тем же размером, что и тип панели сдвига, в окне &#171;Параметры&#187;. Dementsprechend sollte der Tr&#228;ger in der Mitte seitlich gest&#252;tzt sein. Warum ist die Eigenform dennoch willk&#252;rlich?

Accepted Answer

Термин &#171;панель сдвига&#187; означает, что продольная пружина, которая создается вдоль балки посредством типа панели сдвига, включая соответствующие параметры, сглаживается; см. Рисунок 01.Dies ist auch bei dem Schubfeldtyp "Verband" der Fall, sodass an dieser Stelle die Eigenform stets willk&#252;rlich erscheint, siehe Bild 2.Um an dieser Stelle genaue Ergebnisse zu erzielen, empfiehlt sich die manuelle Definition einer seitlichen St&#252;tzung mittels Knotenlager nach dem allgemeinen Verfahren (Bild 3) beziehungsweise die Definition der effektiven L&#228;ngen nach dem Ersatzstabverfahren, gegebenenfalls inklusive Zwischenabst&#252;tzungen. So entsteht schlie&#223;lich eine Eigenform mit erkennbar seitlicher St&#252;tzung in Feldmitte (Bild 4).

Собственная форма произвольная, несмотря на тип панели сдвига в RF-/STEEL EC3
