Este artículo fue traducido por el Traductor de Google
6. septiembre 2019
003562
En el módulo adicional RF-/STEEL EC3, he seleccionado dos arriostramientos con el mismo tamaño que el tipo de panel de cortante en la ventana "Parámetros" para una viga a calcular. Por lo tanto, la viga debe apoyarse lateralmente en el medio. ¿Por qué el vector propio es arbitrario de todos modos?
Respuesta

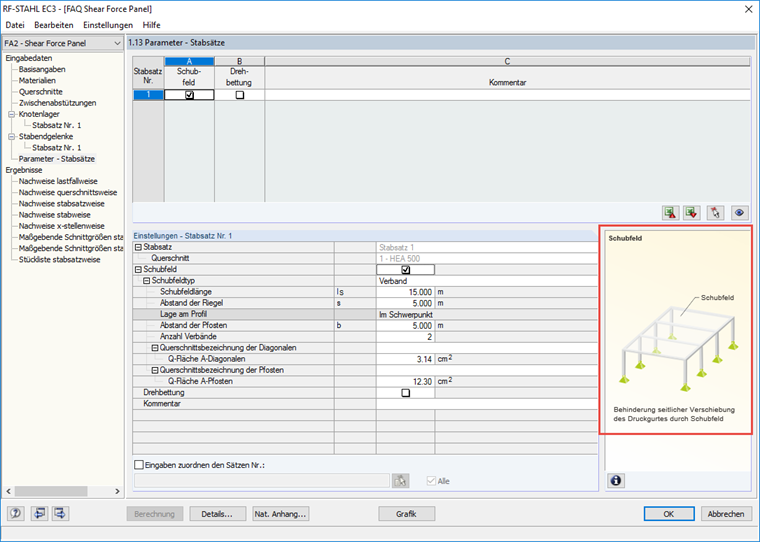

El término "panel de corte" indica que el resorte de traslación, que se crea a lo largo de la longitud de la viga por medio del tipo de panel de corte que incluye los parámetros correspondientes, se suaviza, ver Figura 01.
Este es también el caso del tipo de panel de corte "Bracing", de modo que la forma del modo siempre parece ser arbitraria en esta ubicación, ver Figura 02.

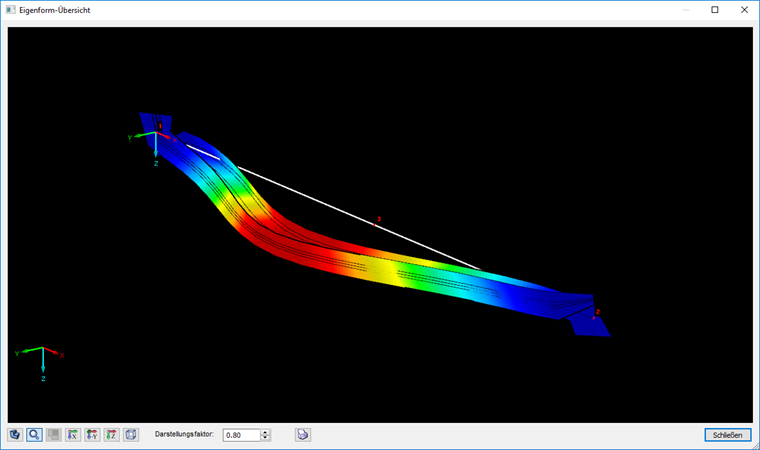

Imagen 02 - Panel de corte de forma de modo
Para obtener los resultados exactos, se recomienda definir manualmente el soporte lateral utilizando un soporte nodal según el método general (Figura 03) o definir las longitudes efectivas según el método de miembro equivalente, incluidas las restricciones laterales intermedias, si necesario Por lo tanto, se crea una forma de modo con la restricción lateral visible en el tramo medio (Figura 04).

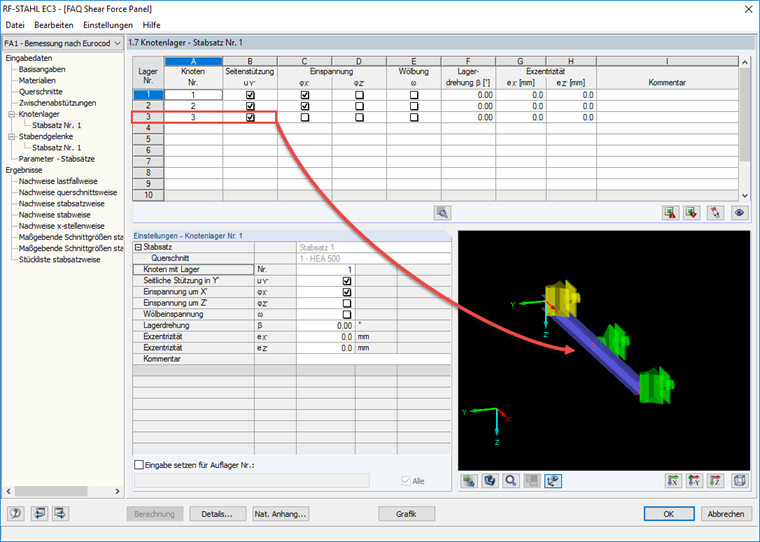

Imagen 03 - Apoyo lateral según el método general
Imagen 04 - Forma del modo con soporte lateral en el tramo medio según el método general
Palabras clave
panel de cortante Arriostramiento Coacción intermedia lateral deformada del modo
