V přídavném modulu RF-/STEEL EC3 jsem vybral v dialogu "Parametry" pro posuzovaný nosník dvě ztužení stejné velikosti jako typ smykového pole. Nosník by tak měl být podepřen příčně ve středu. Proč je vlastní tvar vlastně libovolný?

Odpověď

Pojem „smyková deska“ označuje, že translační pružina, která se po celé délce nosníku vytvoří pomocí typu smykové desky včetně příslušných parametrů, je vyhlazena, viz obr. 01.

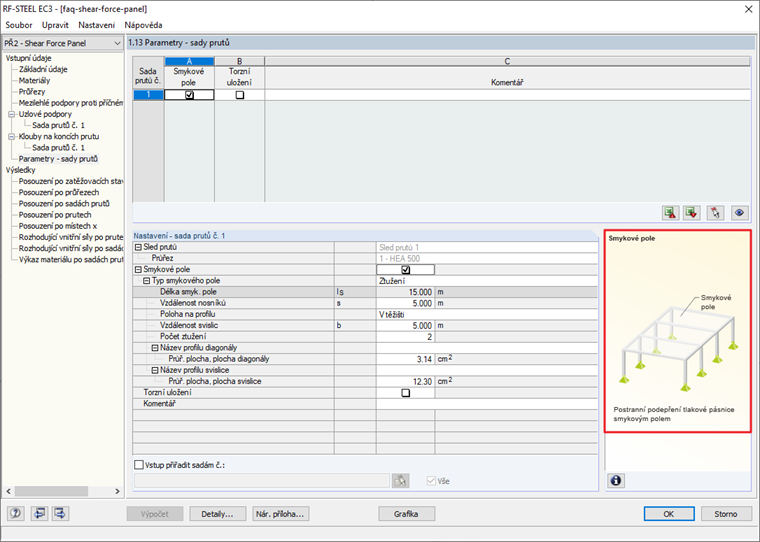

Obr. 01 - Smykové pole

To platí i pro typ smykového pole "Ztužení", takže se v tomto tvaru bude vždy uvažovat tvar libovolného tvaru, viz Obrázek 02.

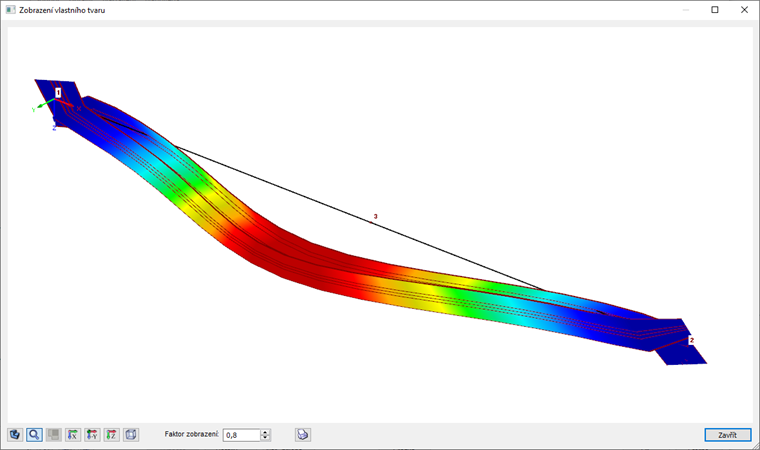

Obr. 02 - Mode Shape - panel Shear

Abychom dosáhli přesných výsledků, doporučuje se boční podepření ručně zadat pomocí uzlové podpory podle obecné metody (obr. 03) nebo stanovit účinné délky podle metody náhradního prutu, včetně mezilehlých mezilehlých podpor, nutné. Tímto způsobem se vytvoří střední tvar s viditelným bočním podepřením v prostředním poli (Obrázek 04).

Obr. 03 - Boční podepření obecnou metodou

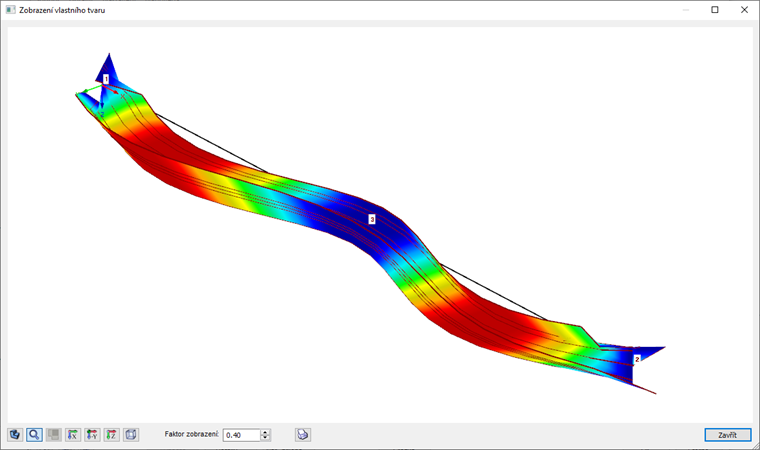

Obr. 04 - Vlastní tvar s boční podporou ve středním poli podle obecné metody

Klíčová slova

Smykové pole výztužný Příčná podpora Vlastní tvar
