W module dodatkowym RF‑/STEEL EC3, w oknie "Parametry", w oknie "Parametry" wybrałam dwa stężenia o tym samym rozmiarze, co typ belki. Dzięki temu belka powinna być podparta poprzecznie w środku. Dlaczego wektory własne są mimo to dowolne?

Odpowiedź

Określenie „płyta usztywniająca” oznacza, że sprężyna translacyjna, która jest tworzona na całej długości belki za pomocą typu płyty usztywniającej wraz z odpowiednimi parametrami, jest wygładzana, patrz Rysunek 01.

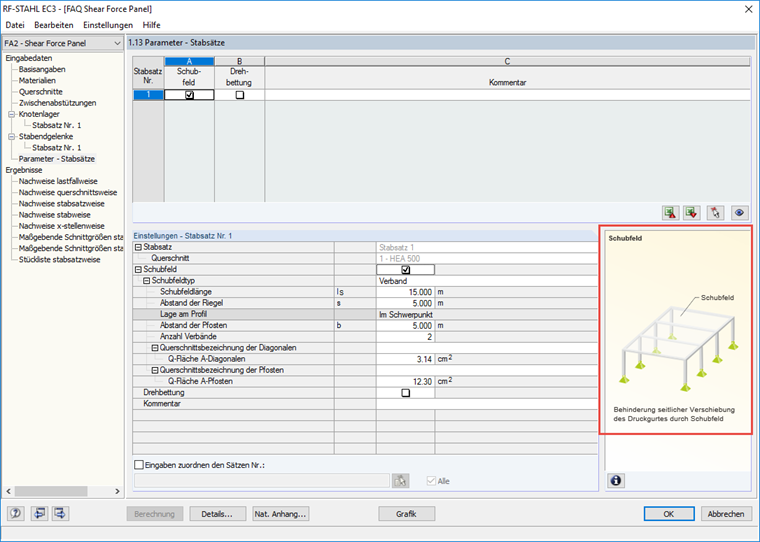

Rysunek 01 - Panel usztywniający

Dotyczy to również typu panelu usztywniającego „Stężenia”, w którym w tym miejscu kształt wydaje się zawsze być dowolny, patrz Rysunek 02.

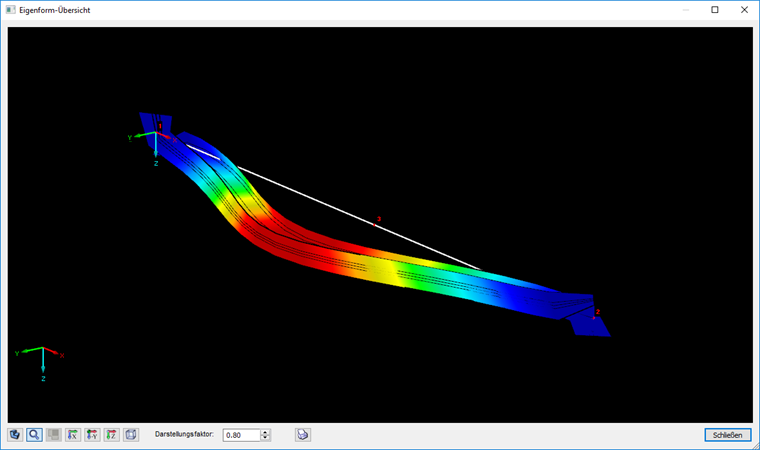

Rysunek 02 - Panel trybu ścinania kształtu

W celu uzyskania dokładnych wyników zaleca się ręczne zdefiniowanie podpory bocznej przy użyciu podpory węzłowej zgodnie z metodą ogólną (Rysunek 03) lub zdefiniowanie długości efektywnych zgodnie z metodą pręta zastępczego, w tym pośrednich utwierdzeń bocznych, jeżeli konieczne. W ten sposób w środkowej rozpiętości zostaje utworzony kształt modalny z widocznym utwierdzeniem bocznym (Rysunek 04).

Rysunek 03 - Podpora boczna według metody ogólnej

Rysunek 04 - Kształt kształtu z podporą boczną w środkowym przęśle, zgodnie z metodą ogólną

Słowa kluczowe

Panel usztywniający Stężenie Utwierdzenie boczne Kształt drgań
