Dans le module RF- / STEEL EC3, j'ai sélectionné deux tresses de taille égale pour une poutre dans la fenêtre «Paramètres» comme type de contre-plaque. La poutre doit être supportée latéralement au centre. Pourquoi le vecteur propre est-il arbitraire?

Réponse

Le terme «panneau de cisaillement» indique que le ressort de translation, qui est créé le long de la longueur de la poutre à l'aide du type de panneau de contreventement y compris les paramètres correspondants, est lissé, voir la Figure 1.

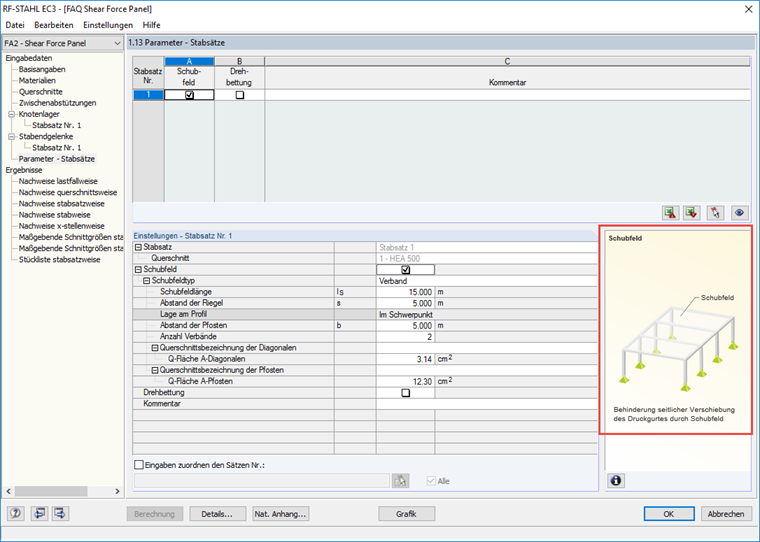

Figure 01 - Panneau de cisaillement

C'est également le cas pour le contreventement type «contreventement», de sorte que la forme du mode semble toujours arbitraire à cet endroit (voir la Figure 2).

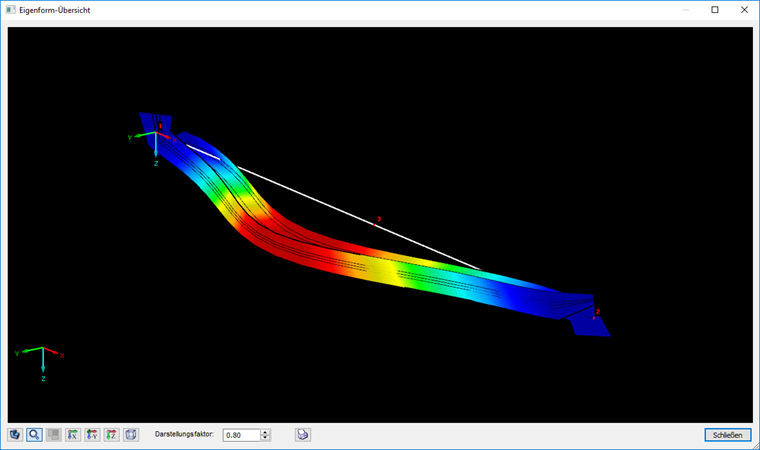

Figure 02 - Mode Panneau de cisaillement

Pour obtenir des résultats précis, il est recommandé de définir manuellement un appui latéral à l'aide d'un appui nodal selon la méthode générale (Figure 3) ou de définir les longueurs efficaces selon la méthode de barre équivalente, y compris les appuis intermédiaires, si nécessaire . Un vecteur propre avec maintien latéral visible dans la travée centrale est créé (Figure 4).

Figure 03 - Appui latéral selon la méthode générale

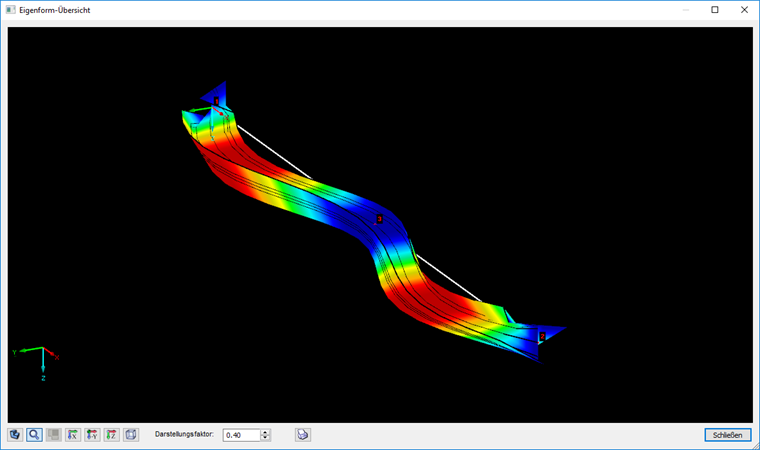

Figure 04 - Mode avec appui latéral à mi-travée selon la méthode générale

Mots-clés

Panneau de cisaillement Contreventement Maintien latéral Mode propre
