在附加模块RF‑/STEEL EC3中,在“参数”窗口中选择了两个与剪力板类型大小相同的支杆。 因此,梁应该在中间被横向支撑。 为什么特征向量是任意的?

回答

“剪力板”一词表示平移弹簧是平滑的,该平移弹簧是沿着梁的长度方向通过包含相应参数的剪力板类型创建的,如图01所示。

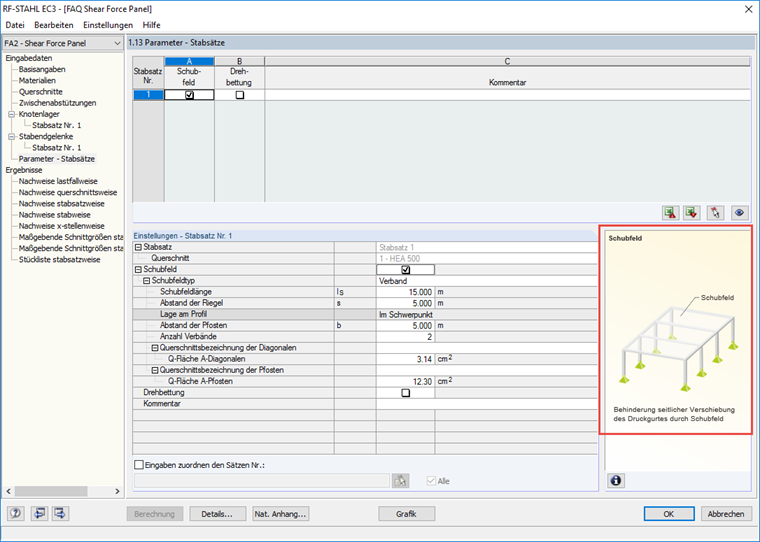

图片 01 - 应力蒙皮

“支撑”剪力板类型也是如此,因此在该位置的振型总是看起来是任意的,见图02。

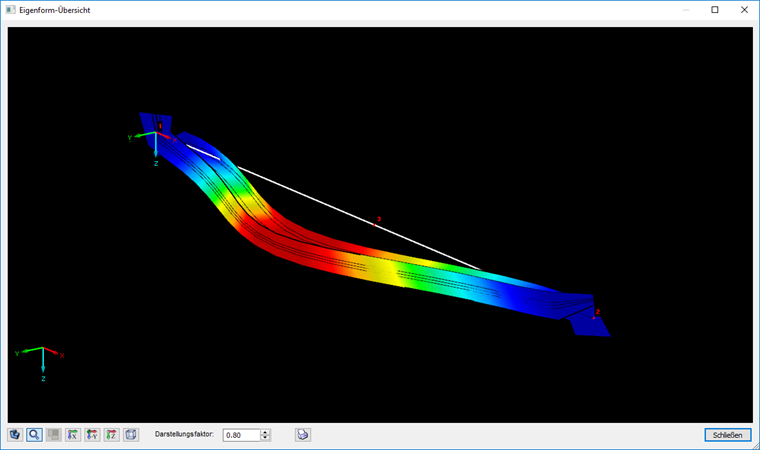

图片 02 - 模式形状剪力板

为了获得精确的结果,建议按照常规方法(图03)使用节点支座手动定义侧向支座,或者按照等效杆件方法定义有效长度,包括中间支座。必要的。 因此,在中跨创建了一个带有可见的横向约束的振型(图04)。

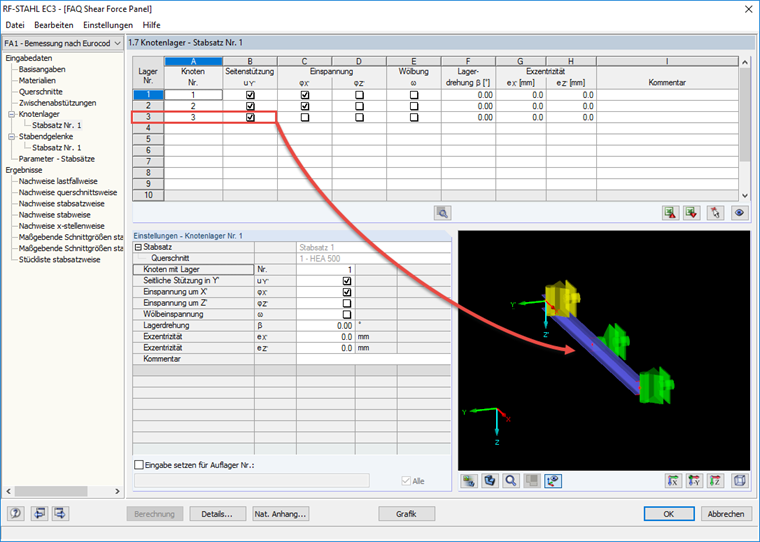

图片 03 - 侧向支撑按一般方法

图片 04 - 按一般方法在中跨侧向支座的振型

关键词

应力蒙皮 支撑 侧向约束 振型
