Вопрос

Отображение значений результатов слишком неточное. Где можно настроить отображение дополнительных значений результатов для внутренних сил стержня?


Ответ:

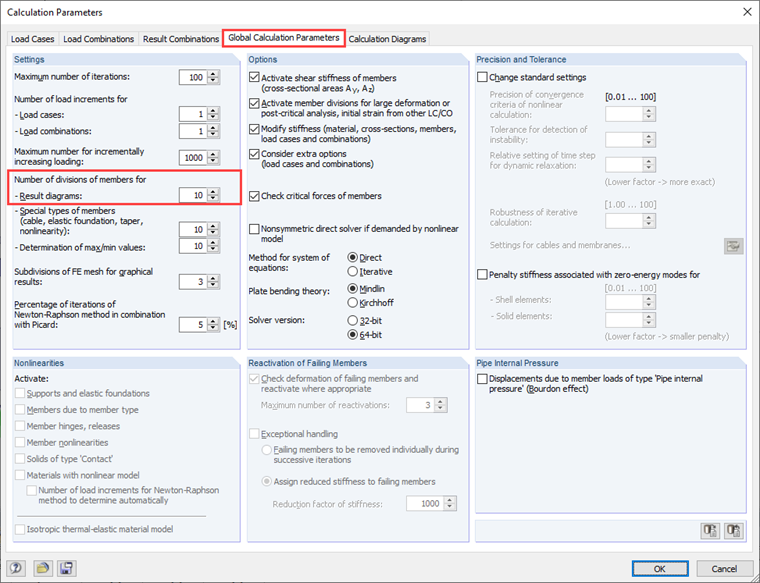

В «Общих расчетных параметрах» находится настройка «Количество делений стержня для эпюр результатов».


По умолчанию это значение установлено на «10».

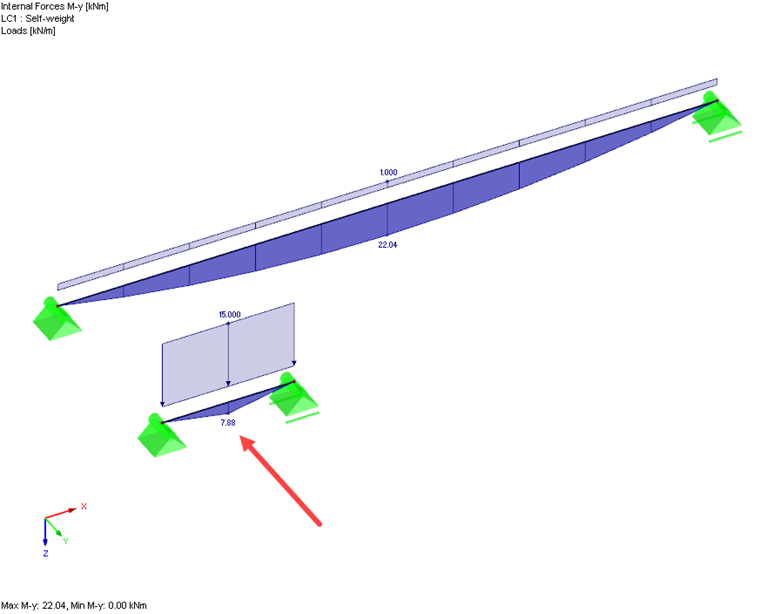

Но если в модели используются стержни с очень разной длиной, может случиться, что предустановленное значение «10» будет слишком маленьким. Это затем может привести к неправильному отображению распределения параболического момента у коротких стержней.

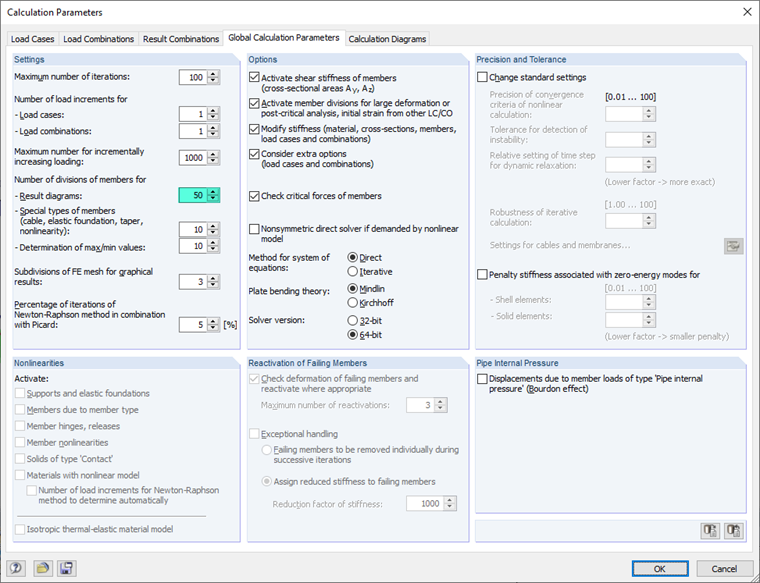

Чтобы избежать данной проблемы, задайте для деления стержня более высокое значение, например, «50».


Таким образом, распределение параболического момента отобразится также на коротких стержнях.


Только помните, что длина отдельных участков основывается на длине самого длинного стержня в конструкции, разделенного на заданное количество делений стержня. Более точное разделение стержней применяется всегда ко всем стержням модели.
