Paul Kieloch 结果 RFEM RSTAB

显示结果值太不准确了。 在哪里可以调整显示杆件内力的更多结果值?

回答

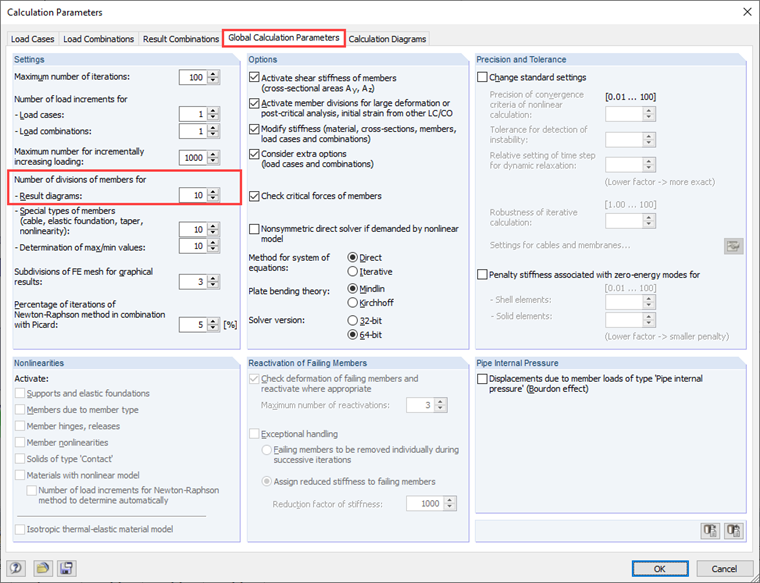

在'全局计算参数'中设置'结果图的杆件分段数'。



默认情况下,此值预设为“10”。

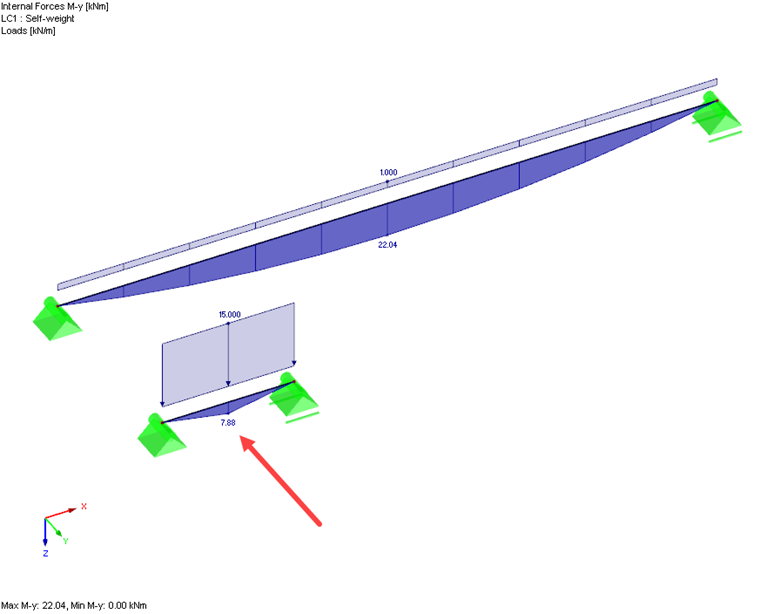

如果在模型中使用长度不同的杆件,预置值“10”可能会太小。 这样可以反映出来,例如,对于较短的杆件,抛物线弯矩图没有正确显示。

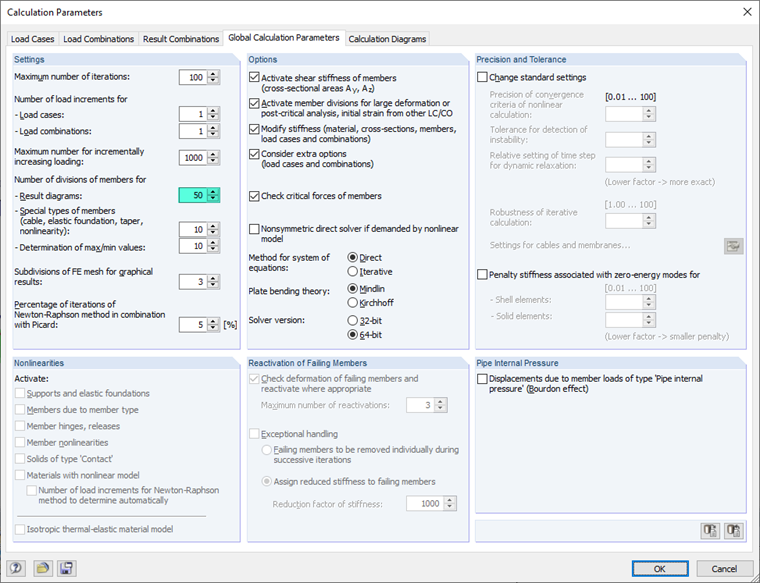

为避免出现此问题,请输入值“50”。

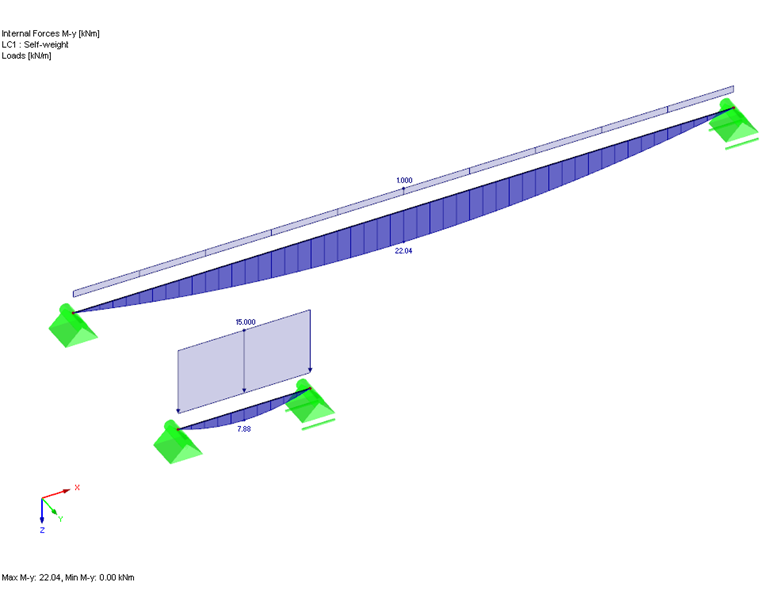

抛物线矩图也显示在较短的杆件上。


截面的长度取决于结构中最长杆件的长度除以定义的杆件分段数量。 更精细的杆件分类适用于模型的所有杆件。


关键词

结果 显示 杆件分段 结果图 内力 精度 X-位置,
