Paul Kieloch Résultats RFEM RSTAB

L'affichage des valeurs de résultat est trop imprécis. Où puis-je l'ajuster pour voir plus de valeurs de résultats pour les efforts internes de barre ?

Réponse

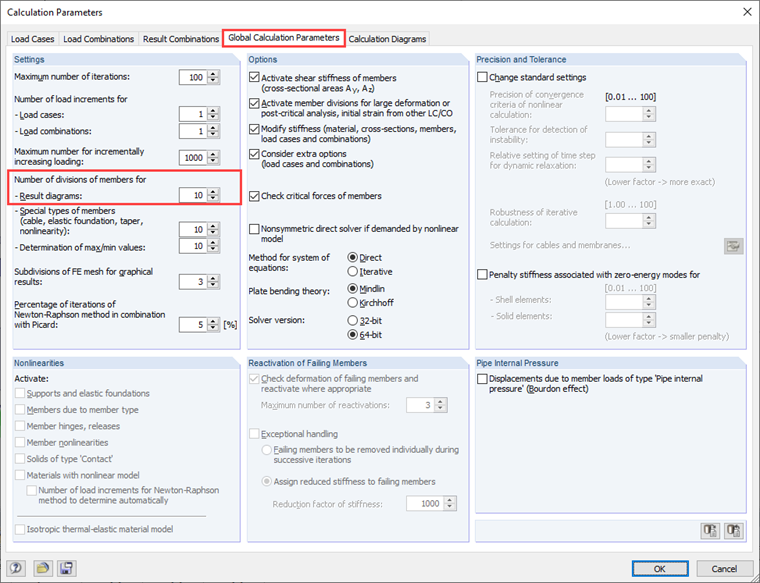

Le paramètre « Nombre de divisions de barre pour les diagrammes de résultats » est défini dans les « Paramètres globaux de calcul ».



Cette valeur est prédéfinie par défaut sur 10.

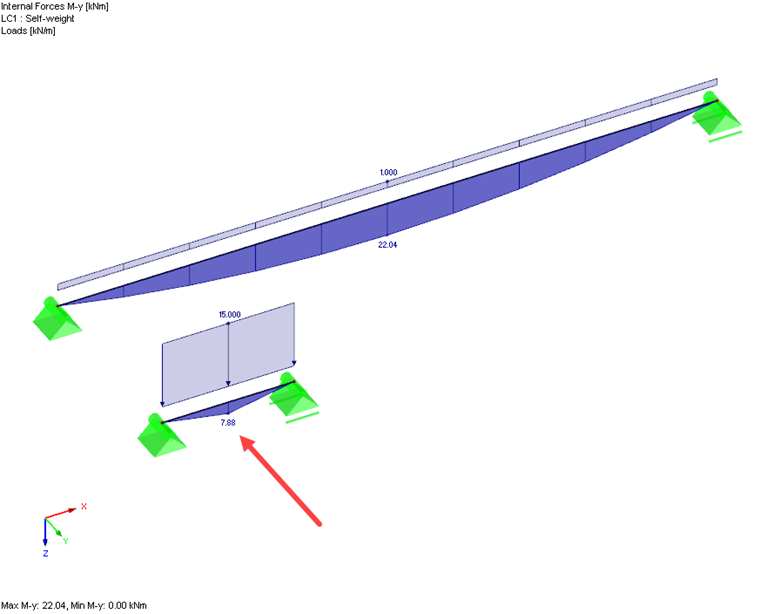

Cette valeur peut être trop faible lorsque des barres de longueur très différente sont utilisées dans un modèle. Cela se traduit par exemple par le fait que le diagramme de moment parabolique ne s'affiche pas correctement pour les barres les plus courtes.

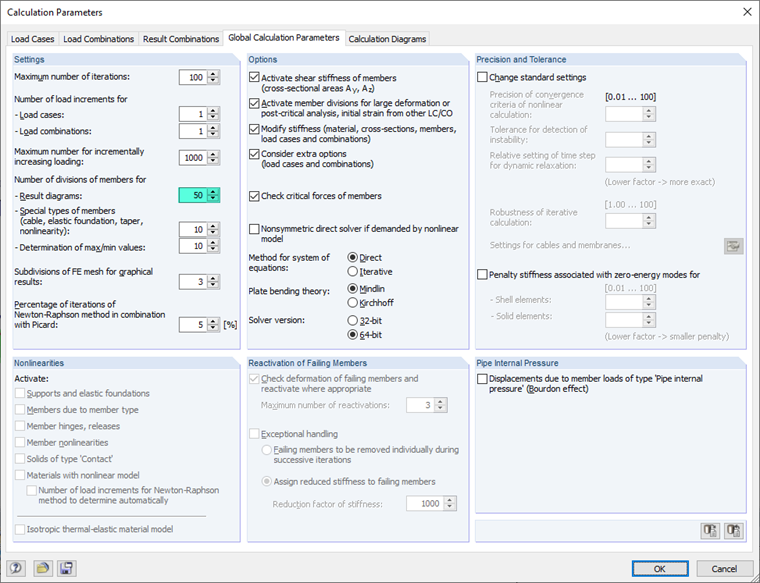

Pour éviter ce problème, entrez une valeur plus élevée (50, par exemple).

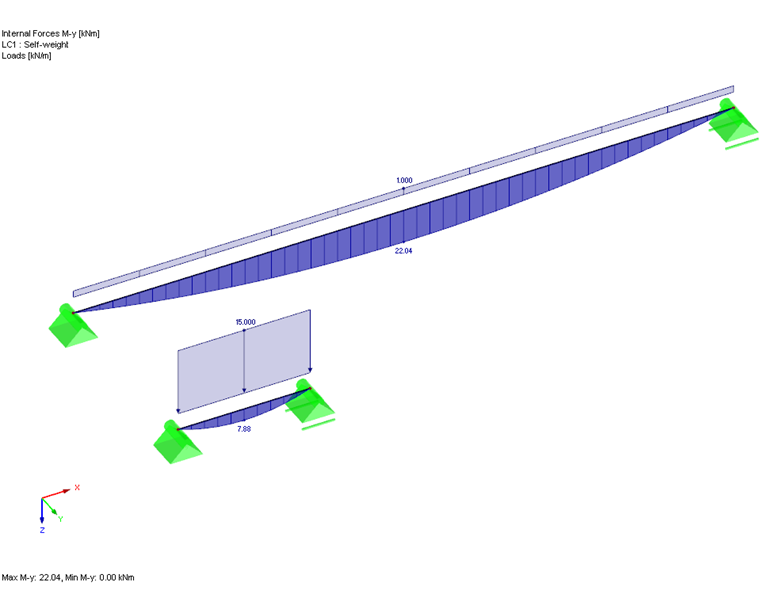

Ainsi, un diagramme de moment parabolique est également affiché sur les barres les plus courtes.


La longueur des sections résulte de la longueur de la barre la plus longue du système divisée par le nombre défini de divisions de barre. Une division plus fine des barres s'applique à tous les barres du modèle.
