Zobrazení výsledků je příliš nepřesné. Kde mohu nastavit, aby se zobrazilo více výsledků vnitřních sil na prutech?

Odpověď

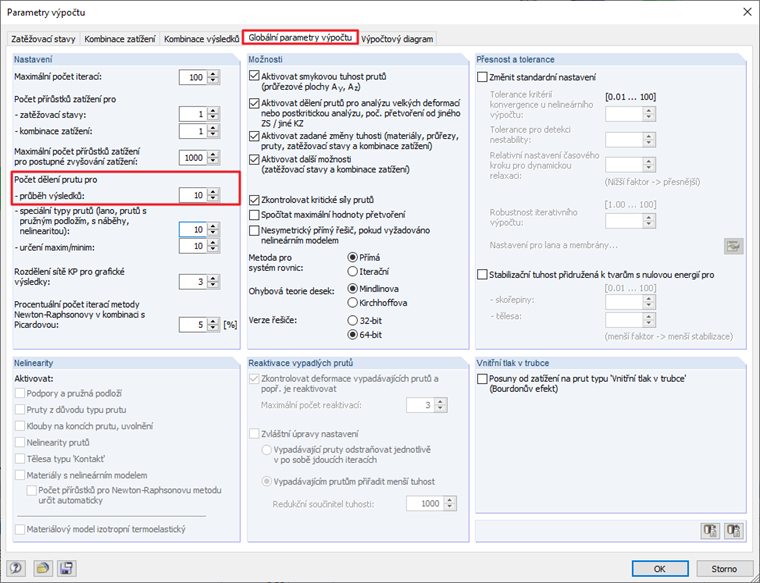

V sekci "Globální parametry výpočtu" se nachází možnost "Počet dělení prutu pro průběhy výsledků".


Standardně je tato hodnota přednastavena na "10".

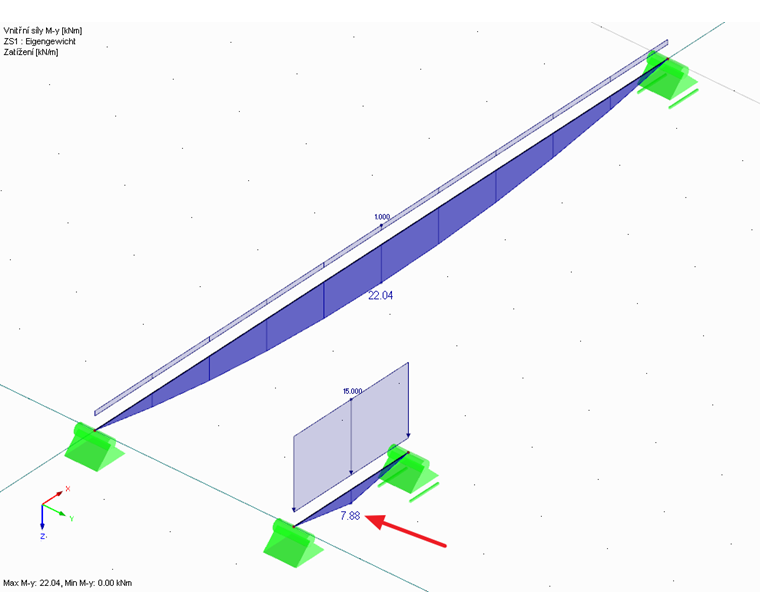

Pokud se v modelu použijí pruty s velmi rozdílnými délkami, může se stát, že přednastavená hodnota "10" bude příliš malá. To může vést k tomu, že parabolický průběh momentů se u kratších prutů nezobrazí správně.

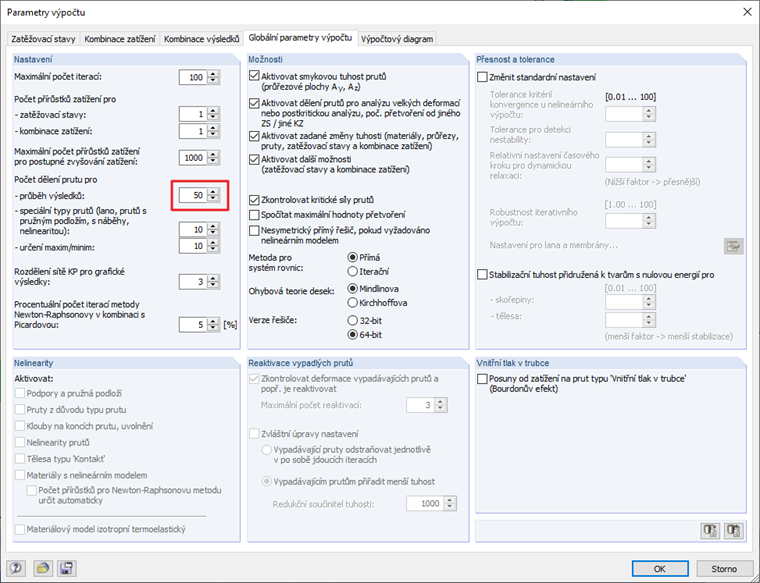

Chcete-li se tomuto problému vyhnout, zadejte vyšší hodnotu, například "50".


U kratších prutů se tak také zobrazí parabolický průběh momentů.


Délka úseků se stanoví na základě délky nejdelšího prutu v modelu vydělené zadaným počtem dělení prutu. Jemnější dělení prutů platí pro všechny pruty modelu.
